Temporizadores, contadores e totalizadores microprocessados Tipo: FMS-100, SMS-100, RMS-100

By 6 de fevereiro de 2016TEMPORIZADORES

Temporizadores, contadores e totalizadores microprocessados

Tipo: FMS-100, SMS-100, RMS-100

Introdução

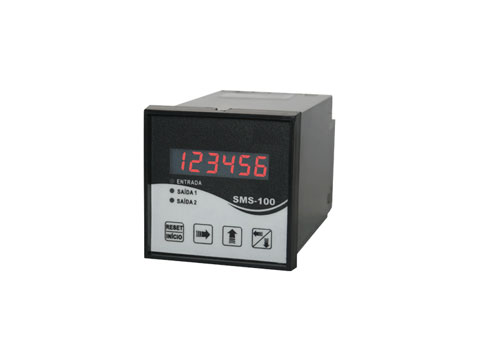

Os aparelhos microprocessados tipos FMS-100, SMS-100 e RMS-100 foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos, sob as mais rígidas condições de trabalho. Por seu teclado frontal seleciona-se a função desejada: temporizador, contador ou contador/totalizador. As programações ficam memorizadas em sua EEPROM, dispensando o uso de baterias, assim, em caso de falta de energia ou parada da máquina, mantém armazenados os dados programados. Montados em caixas padronizadas formato DIN, para embutir em painéis, fixação por grampos.

Características

Temporizador:

  • Seis lógicas de operação.
  • Cinco bases de tempo.
  • Pré determinações de tempo ajustáveis.

Contador:

  • Entradas NPN ou PNP. Contagem UP/Down.
  • Alimentação para sensores em 24 Vcc/50 mA.
  • Pré-determinações ajustáveis.
  • Duas entradas tipo NPN para contato seco ou sensor: configuráveis para contagem unidirecional, quadratura ou add / sub (encoder).

Contador/Totalizador:

  • Entradas NPN ou PNP.
  • Contagem UP/Down.
  • Alimentação para sensores em 24 Vcc / 50 mA.
  • Totalização de contagem de unidades ou lotes.
  • Duas entradas tipo NPN para contato seco ou sensor: configuráveis para contagem unidirecional, quadratura ou add / sub (encoder).

Funcionamento

O funcionamento destes aparelhos dependerá da função operacional escolhida. Os tempos ou contagens são mostrados em seu display de alto brilho. Seus relés de saída quando ativados são sinalizados por led’s (led’s acesos = relés energizados). Em se tratando de aparelho de múltiplas funções faz-se necessário energizá-lo e programá-lo inicialmente em bancada. A Minulight não se responsabiliza por danos elétricos ou mecânicos originários por erro de programação. Em caso de dúvidas consulte nosso Depto. de Engenharia de Aplicações.

Diagrama(s) de ligação

temporizadores-contadores-e-totalizadores-microprocessados-tipo-fms-100-sms-100-rms-100-ligacao

Dados técnicos

Alimentação22 – 60 Vcc / 20 – 48 Vca ou 90 – 240 Vca (especificar)
Freqüência da rede50 – 60 Hz
Consumo5VA
Temperatura AmbienteDe trabalho: 0 a +50ºC

De armazenamento: -10 a +65ºC

Indicação DigitalContador / totalizador: 6 dígitos

Temporizador: 4 dígitos

EntradasContador / totalizador: contato seco, transistor NPN,Encoder 2Khz

Temporizador: Alimentação, entrada externa ou tecla frontal

Pré-determinações E1 E2Contador / totalizador: de 000001 a 999999
Tempo de pulsoContador / totalizador:de 0,01 a 99,99 seg
Filtro de entrada de contagemContador / totalizador:

Lento=25 Hz Médio=100,350,700,1400 Hz Rápido= 2000 Hz

ContagemContador / totalizador: Progressiva ou regressiva
Lógicas de operaçãoTemporizador:

Retardo na energização, impulso, cíclico c/ início liga do, cíclico c/ início desligado, impulso com atraso, retardo na desenergização.

Bases de tempo programáveisTemporizador:

hs/min- de 00,1a 99,59

hs/min- de 000,1a 999,9

min/dec.min- de 000,1 a 999,0

min/seg- de 00,01 a 99,59

seg/cent.seg- de 00,01 a 99,99

Alimentação auxiliar das entradas24Vcc – 50 mA
SaídasRelés 5 A – 250 Vca. (carga resistiva)

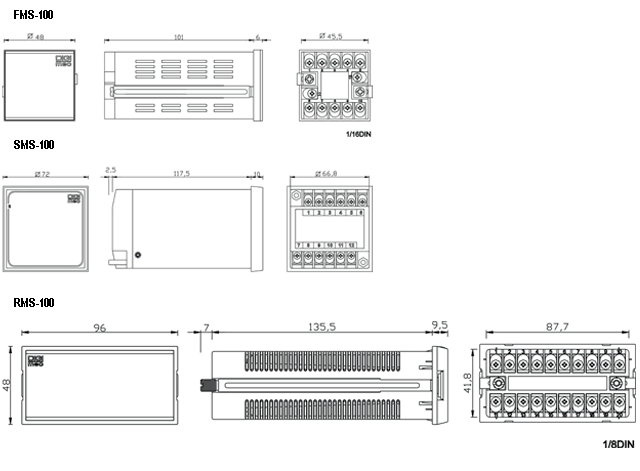

Dimensões (mm)

temporizadores-contadores-e-totalizadores-microprocessados-tipo-fms-100-sms-100-rms-100-dimensoes
