Controlador de temperatura e umidade Tipo: GMS-8

By 6 de Fevereiro de 2016CONTROLADORES

Controlador de temperatura e umidade

Tipo: GMS-8

Introdução

O controlador microprocessado GMS-8 foi projetado pela Minulight para controle de temperatura e umidade relativa em processos que requeiram o controle simultâneo destas grandezas. A sequência de operação é programada em fábrica e os parâme-tros inseridos pelo operador ficam gravados em memória EEPROM. De construção robusta, compacta e design moderno são montados em caixas padronizadas de 31 x 73 mm para montagem  frontal em painéis elétricos.

Principais Características

  • Fácil programação pelas teclas frontais.
  • Memória EEPROM
  • Nível de segurança protegido por senha.
  • Off-set para correção de sensor.
  • Controle ON-OFF com histerese ajustável.
  • Saídas independentes para controle da temperatura e da umidade.
  • Umidificação.
  • Desumidificação.

Principais Aplicações

  •  Umidificadores.
  • Adegas.
  • Climatizadores.
  • Secadores.
  • Câmaras de fermentação.

Funcionamento

O aparelho é fornecido com valores pré-ajustados em fábrica e o manual de instruções que descreve cada um dos parâmetros.  Ajuste os valores desejados para temperatura e umidade. Dependendo do atuador utilizado para aquecimento ou resfriamento, será necessário aumentar  o ajuste da histerese dos relés de saída para um resultado eficiente e econômico.

Diagrama(s) de ligação

controlador-de-temperatura-e-umidade-tipo-GMS8-diagrama

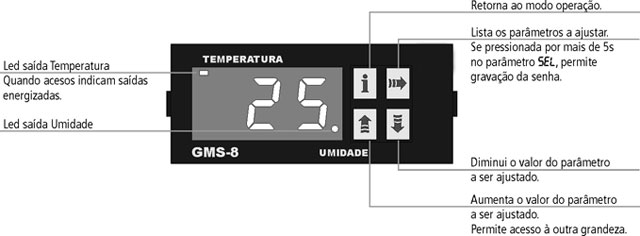

Ajustes Frontais

controlador-de-temperatura-e-umidade-tipo-GMS8-ajustes-frontais

Dados Técnicos

Alimentação (-15% +10%)

110 ou 220 Vca / 50 – 60 Hz ( especificar )

Consumo aproximado

3 VA

Indicações

Display à led’s vermelhos de alto brilho

altura do dígito: 10 mm

Controle: led vermelho de alto brilho: aceso = saída energizada

Entrada

TSUNT – sensor exclusivo de temperatura e umidade *

Escala

Temperatura: -40 a 110ºC

Umidade: 10 a 99%

Precisão ( à 25ºC )

± 0,5% ( da faixa do sensor selecionado ) ± 1 dígito

Deslocamento de off-set para correção de sensor ajustável

Temperatura: -100 a +100ºC

Umidade: -40 a +40%

Compensação da temp. ambiente

Automática

Ação de controle

ON-OFF com histerese ajustável

Saída de controle temperatura

Relé 5A 250 Vca

Saída de controle umidade

Relé 5A 250 Vca

Temperatura ambiente

De trabalho: 0 a + 50ºC

De armazenamento: -10 a + 65 ºC

Dimensões (mm)

controlador-de-temperatura-e-umidade-tipo-GMS8-dimensoes
