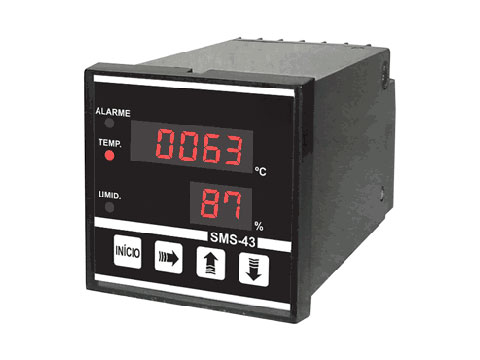

Controlador de temperatura e umidade Tipo: SMS-43

By 6 de Fevereiro de 2016CONTROLADORES

Controlador de temperatura e umidade

Tipo: SMS-43

 Introdução

O controlador microprocessado SMS-43 foi projetado pela Minulight para controle de temperatura e umidade relativa em processos que requeiram o controle simultâneo destas grandezas. A seqüência de operação é programada em fábrica e os parâmetros inseridos pelo operador ficam gravados em memória EEPROM. De construção robusta, compacta e design moderno são montados em caixas padronizadas de 72×72 mm para montagem  frontal em painéis elétricos.

Principais Características

  • Fácil programação pelas teclas frontais.
  • Memória EEPROM
  • Modo de controle: Aquecimento ou Resfriamento
  • Off-set para correção de sensor.
  • Umidificação.
  • Desumidificação.
  • Controle PID ou ON-OFF com histerese ajustável.
  • Saídas independentes para controles e alarme.
  • Nível de segurança protegido por senha.

Principais Aplicações

  • Umidificadores.
  • Adegas.
  • Climatizadores.
  • Secadores.
  • Câmaras de fermentação.

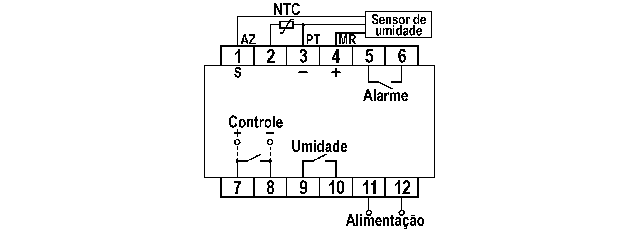

Diagrama(s) de ligação

controlador-de-temperatura-e-umidade-SMS43-diagrama

Dados técnicos

Alimentação

20 – 60 Vcc / 18 – 48 Vca ou 90 – 240 Vca / 50 – 60 Hz
( especificar )

Consumo aproximado

3 VA

Indicações

Temperatura: display à led’s vermelhos de alto brilho.
Umidade: leds verdes
Altura do dígito: 10 mm
Controles: leds vermelhos de alto brilho: acesos = saída energizada
Alarme: led vermelho de alto brilho: aceso = saída energizada

Entradas

Temperatura: NTC / 103 AT-2 / 10KW a 25ºC / b = 3435
Umidade: TSU (5Vcc, 0 a 100%)

Escala

Temperatura: -40 a 110ºC
Umidade: 10 a 99%

Precisão ( à 25ºC )

± 0,5% ( da faixa do sensor selecionado ) ± 1 dígito

Compensação da temp. ambiente

Automática

Ação de controle

PID com auto-tune ou ON-OFF com histerese ajustável
( configurável )

Ação do alarme 1

ON-OFF, com histerese ajustável configuráveis

Saída de controle temperatura

Relé 5A 250 Vca

Saída de controle umidade

Relé 5A 250 Vca

Saída de alarme

Relé 5A 250 Vca

Opc. p/ saída de controle temper.

Tensão 24 Vcc / 15 mA ( SSR )

Pré-seleção de alarme

Em toda extensão da escala programada

Temperatura ambiente

De trabalho: 0 a + 50ºC

De armazenamento: -10 a + 65 ºC

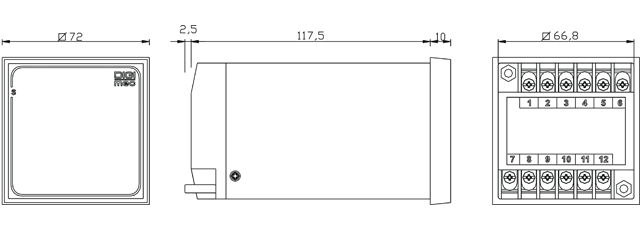

Dimensões (mm)

controlador-de-temperatura-e-umidade-SMS43-dimensoes
