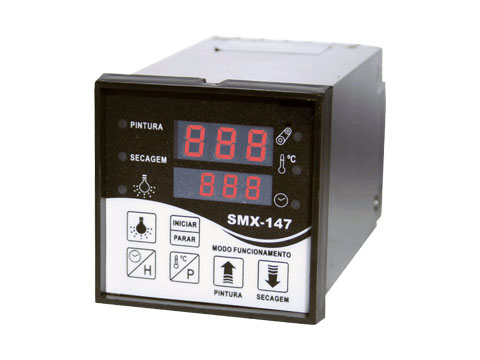

Controlador de temperatura microprocessado para cabine de pintura

Tipo: SMX-147

Funcionamento

O aparelho pode operar nos modos “PINTURA” ou “SECAGEM”. A seleção entre um dos modos é feita pressionando a tecla correspondente ao modo. O modo selecionado é indicado por led no frontal.

CONTADOR DE HORAS DE SERVIÇO

Este aparelho possui um contador de horas de serviço de ventilação para orientar o período de vida útil das correias.

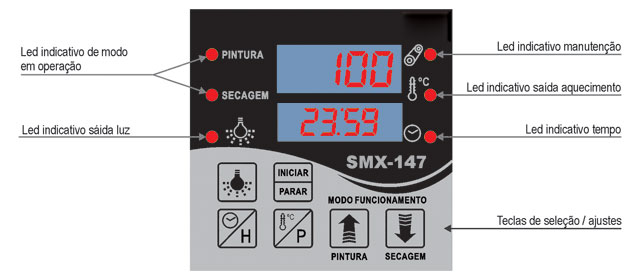

Ajustes frontais

controlador-de-temperatura-microprocessado-para-cabine-de-pintura-ajustes

Dados técnicos

Alimentação (especificar)

110 – 220 Vca

Frequência da rede

50 – 60 Hz

Consumo

5 VA

Entrada sensor temperatura

Termopar (J)

Escala de controle de temperatura

0 a 340°C

Escalas de tempo

Secagem: 0 a 23 horas e 59 minutos

Precisão (a 25°c)

±5% (da faixa do valor selecionado) ± 1 digito

Compensação de temperatura ambiente

Automática

Ação do controle

Reverso (Aquecimento)

Método de controle

ON/OFF c/ histerese ajustável

Ação saída alarme

Indicar FIM de ciclo de secagem

Entrada comando externo

Contato Seco

Mostradores

Temperatura: display led alto brilho vermelho, altura 10 mm
Tempo: display led alto brilho vermelho, altura 8 mm
Saídas: led vermelho com identificação no frontal

Saídas

Aquecimento: relé – NA
Luz: com terminal comum para as três saídas
Alarme: relé – NA

Capacidade relé de saída

5 A 250 Vca máx. carga resistiva

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica: 10.000.000 operações
Elétrica: 100.000 operações

Temperatura

De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90 % sem condensação

Grau de proteção

Do frontal: IP 64
Da caixa: IP 51 Nos terminais: IP 10

Capacidade dos terminais

Fio: 2,5mm²
Cabo com terminal: 2,5 mm²
Condutor sólido: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm

Parafuso dos terminais

M3

Tipo de caixa

Caixa para frente de painel

Material da caixa

Termoplástico

Tipo de fixação

Grampos

Dimensões (mm)

controlador-de-temperatura-microprocessado-para-cabine-de-dimensoes
