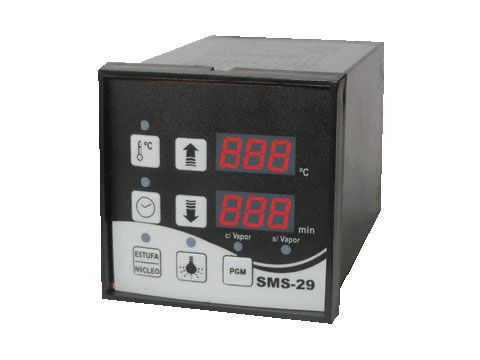

Controlador microprocessado para fornos de panificação

Tipo: SMS-29

Introdução

O controlador microprocessado para fornos de panificação modelo SMS-29 foi desenvolvido para atender as necessidades de controle de sua linha de fornos onde confiabilidade, qualidade e resistência são necessárias, é montado em caixa plástica para embutir em painéis e fixação por grampos.

Características

  • Configurável para trabalhar com até 12 fornos diferentes.
  • Teclas frontais com fácil acesso para ajuste/programação.
  • Dois displays a leds de alto brilho, indicando simultaneamente temperatura e tempo.
  • Buzzer interno e saída para buzzer / sinaleiro externo.
  • Entrada para micro de porta e botão de emergência.
  • Fácil conexão do “chicote” através de conector polarizado.
  • Opção de partida com ou sem vapor por botões independentes conectados ao aparelho.

Diagrama(s) de ligação

controlador-microprocessado-para-fornos-de-panificacao-SMS-diagrama



Dados técnicos

Alimentação90 a 240 Vca
Frequência da rede50 – 60 Hz
Consumo5 VA
Entrada sensores temperaturaTermopar (J)
Precisão (a 25°c)±5% (da faixa do valor selecionado) ± 1 dígito
Compensação de temperatura ambienteAutomática
Ação do controleReverso (Aquecimento)
Método de controleON/OFF c/ histerese ajustável
Ação saída alarmeOn/OFF (FIM de ciclo de cocção ou erro)
Entrada sensor de portaContato Seco
Entrada botões de inicioContato Seco
Entrada válvula de gásTensão 220 Vca
MostradoresTemperatura: display led Alto Brilho Vermelho / altura 8mm Tempo: display led Alto Brilho Verde / altura 8mmSaídas: led Vermelho com Identificação no Frontal
SaídasForno/ turbina 1/turbina 2/ luz / estufa / vapor :Saídas energizadas- Ver diagrama de ligação
Capacidade de saída5 amp 250 Vca máx. carga resistiva
TemperaturaDe trabalho: 0 a 50°CDe armazenamento: -10 a 60°C
Umidade relativa de trabalho20 a 90 % sem condensação
Grau de proteçãoDo frontal: IP 64Da caixa: IP 51 Nos terminais: IP 10
Parafuso dos terminaisM3
Tipo de caixaCaixa para frente de painel
Material da caixaTermoplástico
Tipo de fixaçãoGrampos

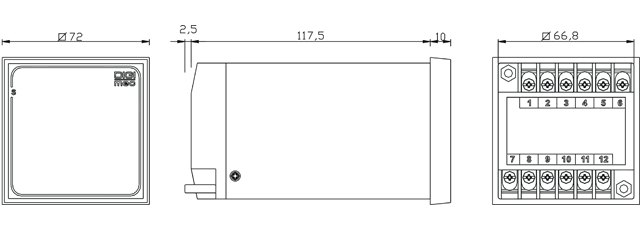

Dimensões (mm)

controlador-de-tempo-e-temperatura-microprocessado-SMS-12-dimensoes
