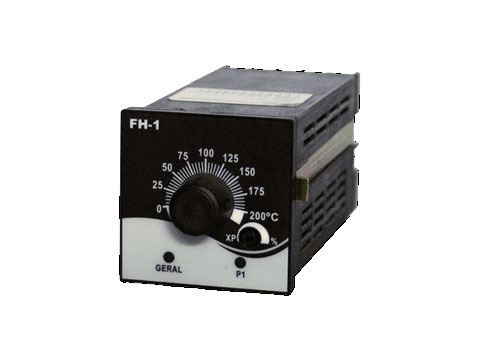

Controladores de temperatura análogicos Tipo: MH-1, FH-1, SH-1, SH-2, CH-1, CH-2, VH-1 e VH-2

By 6 de Fevereiro de 2016CONTROLADORES

Controladores de temperatura análogicos

Tipo: MH-1, FH-1, SH-1, SH-2, CH-1, CH-2, VH-1 e VH-2

Introdução

Os controladores de temperatura da DIGIMEC foram projetados para aplicações industriais onde precisão, confiabilidade e baixo custo são fatores fundamentais. Estes aparelhos formam uma série específica, dentro da linha DIGIMEC de controladores, com diversas opções de montagem e de funcionamento facilitando, desta maneira, a escolha mais adequada à aplicação do cliente.

Principais características

  • Entradas para sensores: termopar J, K ou termoresistência Pt-100.
  • Saídas de controle: relé 3A em 250 Vca (carga resistiva).
  • Tipos de controle: PD ou ON-OFF (sob pedido).
  • Saídas de alarme P2: relé 3A em 250 Vca (carga resistiva).
  • Consumo: 3 VA
  • Ajuste de P1 (escalas):

– Sensor tipo J (Fe-Co): 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC.

– Sensor tipo K (Ni-CrNi): 100 a 800°C, 100 a 1000°C, 100 a 1200°C, 100 a 1300°C, 100 a 1400°C.

– Sensor Pt100: -50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC.

  • Precisão: ± 0,5% final de escala.
  • Saídas analógicas (sob pedido): 4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido).
  • Ajuste da banda proporcional: 0 a 10 % do FUNDO DE ESCALA.
  • Ajuste de P2 (alarme ou resfriamento): -30 a +30ºC de P1.
  • Alimentação: VH-1 e VH-2: 110 – 220 Vca. Demais: 24 – 110 – 220 – 380 – 440 Vca (especificar).
  • Temperatura de armazenagem: -10 a 65°C / de trabalho: 0 a 50°C.
  • Ajuste frontal: através de potenciômetro.
  • Grau de proteção frontal: IP 66.

Funcionamento

O sinal proveniente de um sensor de temperatura posicionado no local onde tal variável vai ser controlada, é comparado com outro gerado internamente quando se ajusta o valor desejado na escala do aparelho. A diferença entre esses dois sinais é amplificada e atua no circuito do controlador ligando ou desligando o circuito de aquecimento (ou de resfriamento) do equipamento para igualar esse valor. Dois são os MODOS de controle disponíveis nessa série de aparelhos:

Modo ON-OFF : Neste modo de operação, o controlador LIGA ou DESLIGA a saída conforme a temperatura Real esteja ABAIXO ou ACIMA do valor selecionado. Este modo de operação só será fornecido se especificado no pedido.

Modo PD (PROPORCIONAL-DIFERENCIAL) : Neste modo de operação, é criada uma hipotética faixa de temperatura chamada de BANDA PROPORCIONAL, ajustável em Xp de 0 a 10% do valor do final de escala do aparelho.

Enquanto o valor real da temperatura estiver abaixo do valor inferior dessa banda, o relé de saída estará energizado. À medida que a temperatura aumenta entrando assim na BANDA PROPORCIONAL, o relé de saída permanecerá energizado durante tempos proporcionais à diferença entre a temperatura desejada e a medida. Existe uma versão com dois contatos de saída sendo que a segunda opera SEMPRE no modo ON-OFF. Esta saída é usada para alarme ou resfriamento e seu relé é energizado quando a temperatura medida atinge desde -30ºC até +30ºC do valor ajustado para o ponto de controle. A primeira saída ou ponto de controle é denominado P1 enquanto a segunda saída é denominada P2.

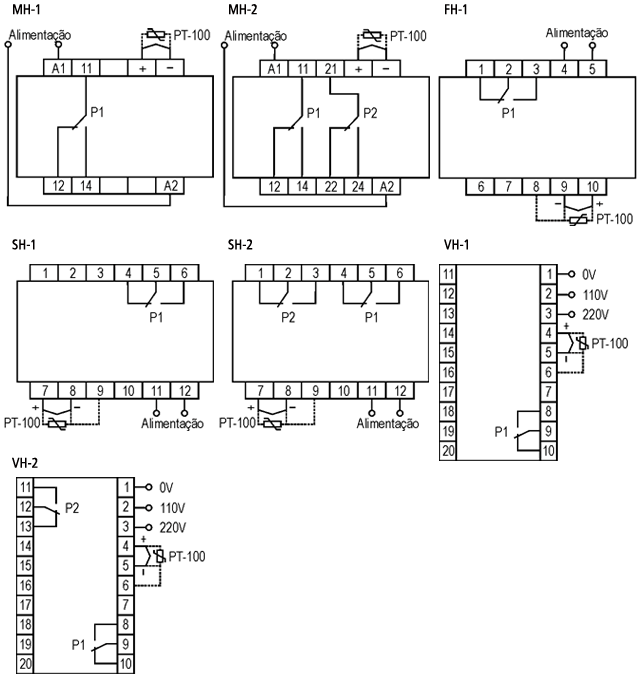

Diagrama(s) de ligação

controladores-temperatura-analogicos-MH-1-diagrama

Dados técnicos

Alimentação (+10% -15%)VH-1 e VH-2: 110 – 220 Vca (especificar)

Demais séries: 24 – 110 – 220 – 380 – 440 Vca (especificar)

Frequência da rede50 ou 60 Hz ( especificar )
Consumo3 VA
Resistência de entrada>200 K?
Temperatura ambiente0 a 50ºC
Modo de controleProporcional-Diferencial (PD) ou ON-OFF (sob pedido)
Histerese< 0,2 %
Ajuste da Banda Proporcional0 a 10 % do FINAL DA ESCALA
Precisão no controle± 0,5 % do FINAL DA ESCALA
Proteção contra ruptura do sensorDesliga saída P1 com circuito do sensor aberto
Saídas a relé3A em 250 Vca (carga resistiva)
Saídas analógicas (sob pedido)4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido)
Ajuste de P2 (Alarme ou Resfriamento)-30 a + 30ºC de P1
Ajuste de P1 (escalas):Por potenciômetro
Sensor tipo J (Fe-Co)0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC
Sensor Pt100-50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC
Sensor tipo K (Ni-CrNi)100 a 800ºC, 100 a 1000ºC,100 a 1200ºC, 100 a 1300ºC,

100 a 1400ºC

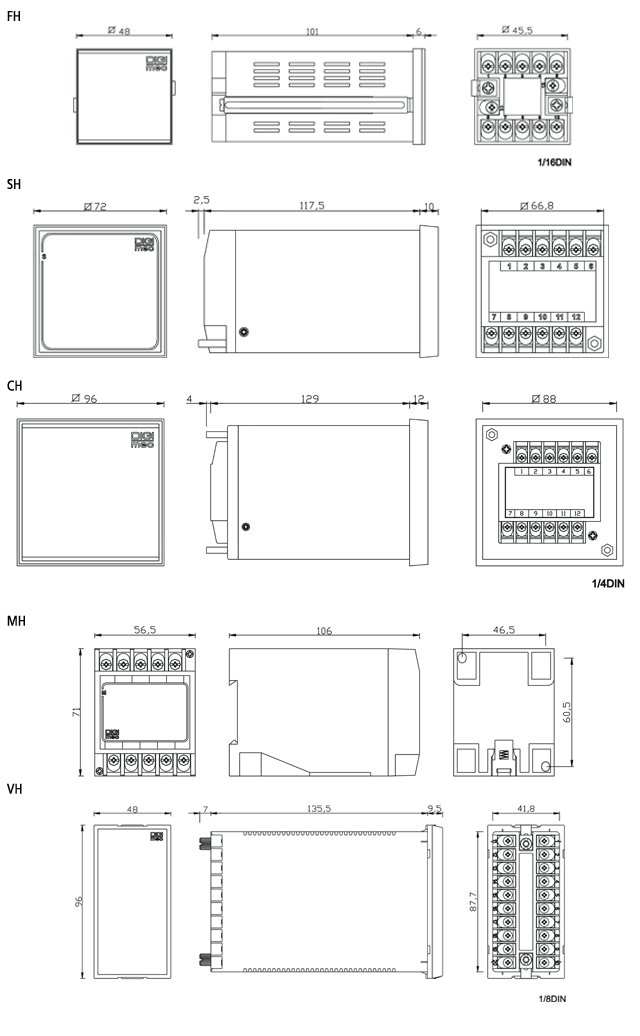

Dimensões (mm)

controladores-temperatura-analogicos-MH-1-dimensoes
