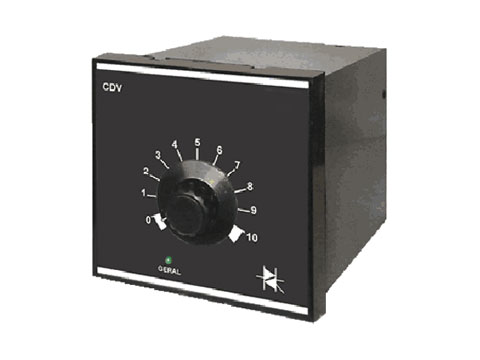

Controladores de temperatura com variador de potência Tipo: FDV/8 / TDV/8 e CTV/8

By 6 de Fevereiro de 2016CONTROLADORES

Controladores de temperatura com variador de potência

Tipo: FDV/8 / TDV/8 e CTV/8

Introdução

Os variadores de potência FDV/8, TDV/8 e CDV/8 são aparelhos utilizados em máquinas e processos industriais onde não existe a possibilidade de colocar-se sensores de temperatura. Sua operação baseia-se no controle de disparo de um triac, determinando-se dessa forma a potência fornecida  à carga. São montados em caixas plásticas padronizadas para embutir em painéis.

Funcionamento

Variando-se o potenciômetro sobre uma escala decimal, altera-se o ponto de disparo de um triac e, como resultado, teremos uma variação da potência fornecida a uma carga resistiva ligada ao aparelho determinando-se assim a temperatura de trabalho.

Principais aplicações

  • Extrusoras.
  • Bicos de injetoras de plástico.
  • Sopradoras.
  • Prensas.
  • Seladoras.
  • Máquinas de Vacuum-Forming.
  • Estufas.
  • Fornos industriais, fornos para panificação.
  • Máquinas de corte e solda.
  • Máquinas de calçados, etc.

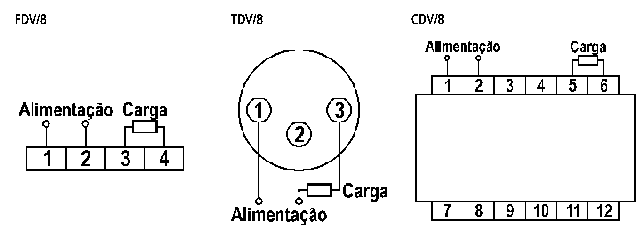

Diagrama(s) de ligação

controladores-temperatura-variador-potencia-FDV-8-diagrama

Dados técnicos

Alimentação

110 ou 220 Vca (especificar)

Freqüência da rede

50 – 60 Hz

Corrente máxima

8 A

Potência máxima

em 110 Vca 880 W, em 220 Vca 1760 W

Temperatura ambiente

De trabalho: 0 a + 50ºC

De armazenamento: -10 a + 60ºC

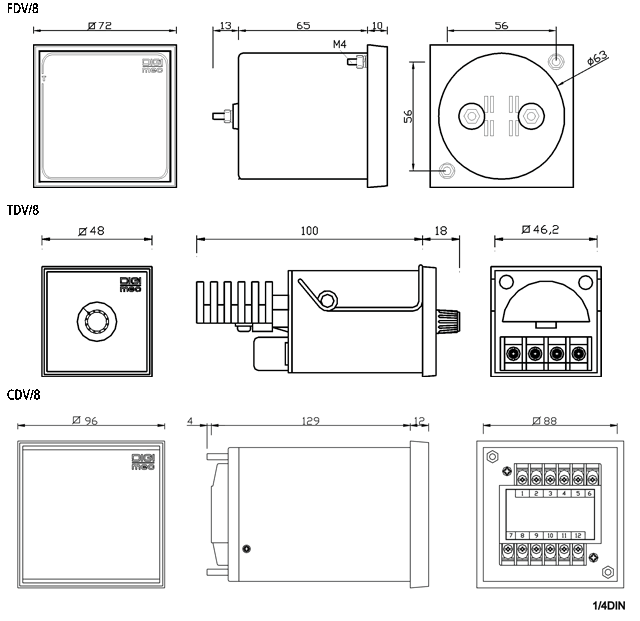

Dimensões (mm)

controladores-temperatura-variador-potencia-FDV-8-dimensoes
