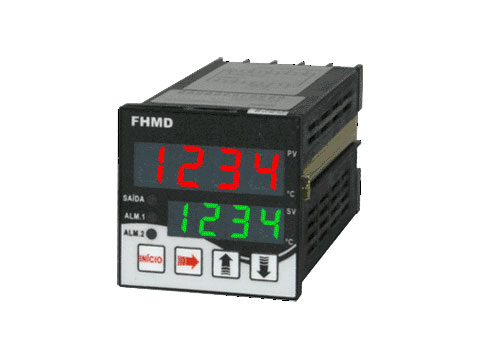

Controladores de temperatura microprocessados Tipo: FHMD, SHMD, CHMD e VHMD

By 6 de fevereiro de 2016CONTROLADORES

Controladores de temperatura microprocessados

Tipo: FHMD, SHMD, CHMD e VHMD

Características

  • Entradas para sensores: termopar J, K, T, E, R, S, B, N ou termoresistência Pt-100.
  • Precisão: ± 0,5% final de escala ± 1 dígito.
  • Compensação da temperatura ambiente: automática.
  • Display: duplo display de 4 dígitos a led de alto brilho, com indicação simultânea. Superior (PV) indica valor real. Inferior (SV) indica o valor do set-point ou parâmetro a ser ajustado.
  • Leituras por segundo: 10.
  • Saídas de controle – opções: a relé, 24 Vcc (SSR), ou lineares de 0 a 10 Vcc, 0 a 20 mA e 4 a 20 mA (especificar).
  • Ação de controle: direta (resfriamento) ou reversa (aquecimento).
  • Tipos de controle: manual ou automático nos modos ON-OFF com histerese ajustável, P, PD ou PID com AUTO-TUNE.
  • Alarme: saída a relé.
  • Ação do alarme: ON-OFF, c/ histerese ajustável. Configurável em diferentes modos, entre eles: absoluto alto/baixo, relativo alto/baixo conforme tabela de alarmes.
  • Funções: soft-start, rampa e patamar (1 rampa / 1 patamar).
  • Grau de proteção frontal: IP 66.
  • Consumo:
  • Temperatura de armazenagem: -10 a 65°C / de trabalho: 0 a 50°C.
  • Programável pelas teclas frontais.
  • Memória permanente.
  • Bloqueio de acesso por níveis com proteção por senha.

Diagrama(s) de ligação

controladores-de-temperatura-microprocessados-FHMD-diagrama
