Controles de nível eletromecânicos Tipo: APNM-7 e APNL-7

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

Controles de nível eletromecânicos

Tipo: APNM-7 e APNL-7

Introdução

Os controladores de nível eletromecânicos da Minulight são utilizados para controle do nível durante processos de armazenamento ou transporte de materiais sólidos ou granulados, em indústrias de plásticos, cimento, minérios, alimentícias, químicas, etc.

Principais aplicações

Algumas utilizações são típicas para esse tipo de produto, tais como, silos de armazenamento de materiais sólidos ou granulados, esteira de transporte, etc.

Funcionamento

TIPOS APNM-7 e APNL-7: Quando a membrana flexível é pressionada pelo material, um micro interruptor é acionado e seus contatos podem ser utilizados para alarme ou controle do nível do reservatório.

Instalação

O controlador de nível deve ser fixado em local onde o conjunto eixo e pá rotativa fique fora da entrada de material e onde o mesmo movimente-se com facilidade afim de se evitarem acúmulos que acarretariam falsas indicações de nível. Em aplicações nas quais a temperatura do material é elevada deve-se utilizar a montagem lateral. Aconselha-se o uso de protetor quando o peso do material sobre o conjunto eixo e pá for considerável ou quando o desligamento é difícil ocasionando movimentos em blocos. Para o controle ou sinalização do nível máximo recomenda-se a montagem do aparelho na parte superior e para o nível mínimo a montagem na lateral do reservatório. Para materiais leves (de baixo peso específico) deve-se utilizar uma pá com maior área de contato. Para evitar-se risco de vazamento de material é recomendado que o aparelho seja fixado em superfície plana. Aparelhos com eixo superior a 1500 mm recomenda-se o uso na vertical, para evitar empenamento do mesmo.

Para fixação do aparelho tipo APNP-1 é necessário fazer-se um furo com diâmetro de 57 mm para encaixar o “alojamento”, lembrando que a medida que irá pe-netrar no silo será a soma do comprimento do eixo com o comprimento do “alojamento”.

Diagrama(s) de ligação

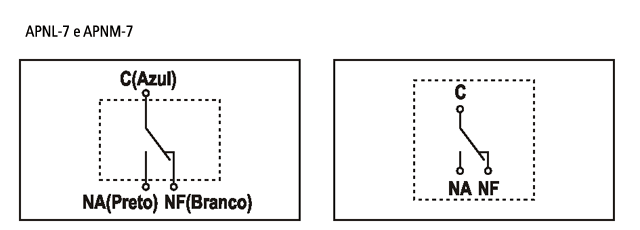

controles-nivel-eletromecanicos-APNM-7-diagrama

Dados técnicos

Carga resistiva

3A máx.

Comprimento máximo recomendado do eixo

1500 mm (montagem horizontal)
2000 mm (montagem vertical)

Grau de proteção da caixa
(alumínio fundido)

IP 53

Temperatura ambiente

0 a 50°C

Temperatura máxima do material

70°C

Material da membrana

Neoprene

Força de acionamento

APNM-7: 110 a 260g (regulável)
APNL-7: 140g

Contato de saída

5 A 250 Vca máx. carga resistiva – reversível

Grau de proteção

IP 53

Dimensões (mm)

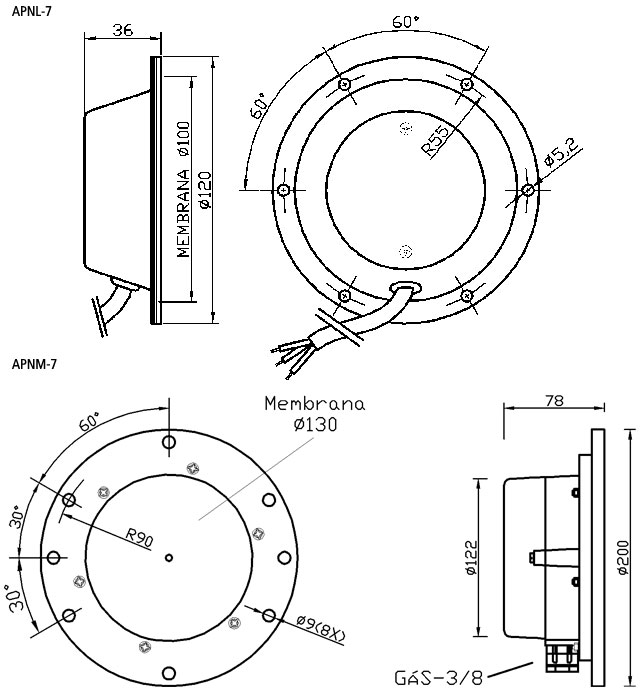

controles-nivel-eletromecanicos-APNM-7-dimensoes
