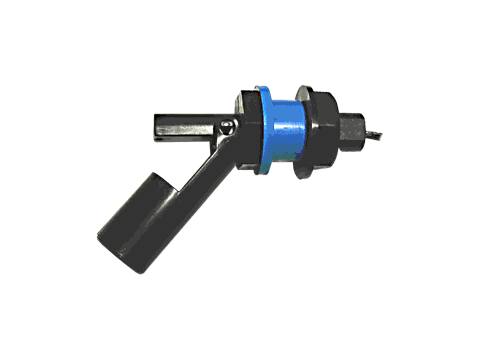

Mini interruptores de nível mecânicos à boia – atuação horizontal

Tipo: RF-OH11F, RF-OH21D, RF-OH31D, RF-OH41D, RF-OH51D

Introdução

Os mini interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.

Funcionamento

Quando o campo magnético de um imã permanente colocado na boia de flutuação se aproxima de um “relé reed” inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.

Atuação Horizontal

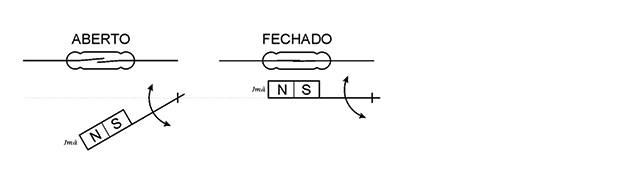

Mini-interruptores-de nivel-mecanicos-a-boia-RF-OH11F-diagrama

Gravidade Específica

Os níveis de atuação foram estipulados com base na “gravidade específica” da água (SG=1). Se o liquido a ser monitorado tiver um SG muito diferente o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.

Proteção

Cargas indutivas: Nunca chavear diretamente válvulas solenóides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.
Cargas capacitivas: Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc, os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.

Aplicações e Exemplos de Intalação

  • São aplicações típicas dos sensores de nível RF:
  • Controle e supervisão do nível em reservatórios de água;
  • Controle e supervisão do nível em reservatórios de produtos químicos;
  • Controle e supervisão do nível em tanques de lubrificantes;
  • Controle e supervisão do nível em reservatórios de combustíveis;
  • Controle e supervisão do nível em destiladores, etc.

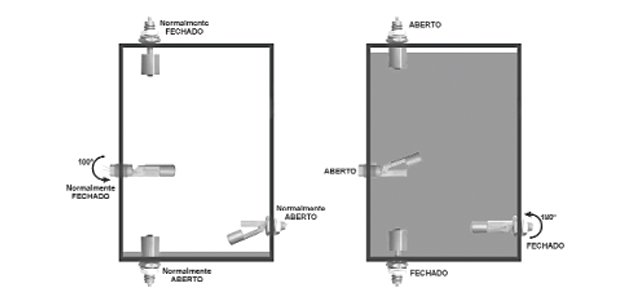

Mini-interruptores-de nivel-mecanicos-a-boia-RF-OH11F-instalacao

Dados técnicos

Tensão máxima de comutação
220 Vac / 200 Vcc
Corrente máxima de comutação*
0,5 A
Potencia máxima de comutação *
50W
Pressão máxima
RF-OH11D: ATM Demais: 4 kg/cm²
Densidade do liquido (SG)
0,65
Cabo de ligação
2 x 22 AWG x 30 cm
Grau de proteção da saída elétrica
IP66
Temperatura de operação
-20°C a 80°C
Material
Polipropileno (PP)
Peso

RF-OH11D: 25 g RF-OH21D: 22 g

RF-OH31D: 21 g RF-OH41D: 20 g

RF-OH51D: 25 g
Instalação
Horizontal
Contato
N.A ou N.F
