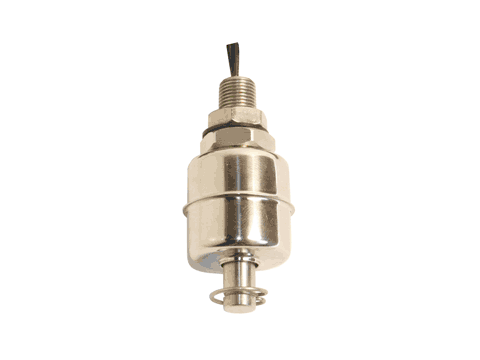

Mini interruptores de nível mecânicos a boia – atuação vertical

Tipo: RF-3001D / RF-3501D / RF-4501D e RF-5001D

Introdução

Os mini interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.

Funcionamento

Quando o campo magnético de um imã permanente colocado na boia de flutuação se aproxima de um “relé reed” inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.

Dados técnicos

Tensão máxima de comutação

220 Vca / 200 Vcc

Corrente máxima de comutação*

0,5 A

Potência máxima de comutação *

50 W

Pressão máxima

RF-3001D, RF-3002D: 10 kg/cm²

RF-4501D, RF-4502D: 12 kg/cm²

RF-4002D, RF-5001D, RF-5002D:30 kg/cm²

RF-MH16R: 5 kg/cm²

Densidade do liquido (SG)

RF-3001D, RF-3002D, RF-3501D: 0,8

RF-4002D: 0,7

RF-4501D, RF-4502D: 0,65

RF-5001D, RF-5002D: 0,55

RF-MH50: 0,92

Cabo de ligação

2 x 22 AWG x 30 cm

Grau de proteção da saída elétrica

IP 66

Temperatura de operação

-20 a 120°C

Material

Aço inox 304

Instalação

Horizontal: RF3002D, RF4002D, RF4502D, RF5002D, RFMH50R

Vertical: RF3001D, RF3501D, RF4501D, RF5001D

Contato

N.A ou N.F
