Mini interruptores de nível mecânicos à boia – atuação vertical Tipo: RF-OV11F, RF-OV21D, RF-OV-31D, RF-OV41D, RF-OV51D, RF-OV61D e RF-OV81D

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

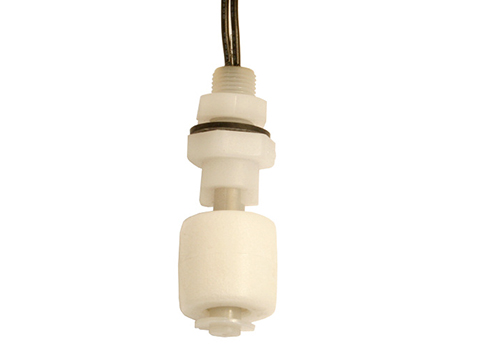

Mini interruptores de nível mecânicos à boia – atuação vertical

Tipo: RF-OV11F, RF-OV21D, RF-OV-31D, RF-OV41D, RF-OV51D, RF-OV61D e RF-OV81D

Introdução

Os mini interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.

Funcionamento

 Quando o campo magnético de um imã permanente colocado na boia de flutuação se aproxima de um “relé reed” inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.

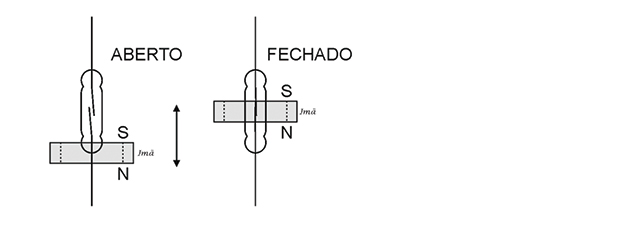

Atuação Vertical

Mini-interruptores-de-nivel-mecanicos-a-boia-vertical-RF-OV11F-atuacao

Gravidade Específica

Os níveis de atuação foram estipulados com base na “gravidade específica” da água (SG=1). Se o liquido a ser monitorado tiver um SG muito diferente o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.

Proteção

Cargas indutivas: Nunca chavear diretamente válvulas solenóides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.
Cargas capacitivas: Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc, os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.

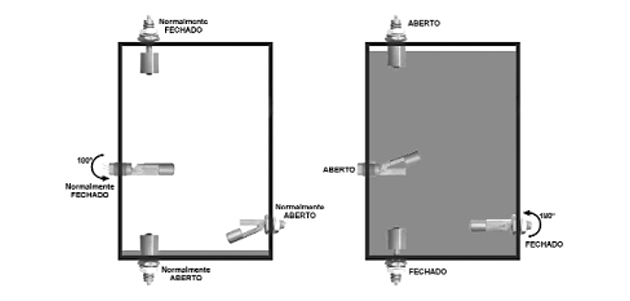

Aplicações e Exemplos de Instalação

  • São aplicações típicas dos sensores de nível RF:
  • Controle e supervisão do nível em reservatórios de água;
  • Controle e supervisão do nível em reservatórios de produtos químicos;
  • Controle e supervisão do nível em tanques de lubrificantes;
  • Controle e supervisão do nível em reservatórios de combustíveis;
  • Controle e supervisão do nível em destiladores, etc.

Mini-interruptores-de-nivel-mecanicos-a-boia-vertical-RF-OV11F-instalacao

Dados técnicos

Tensão máxima de comutação
RF-0V11F: 125 Vca Demais: 220 Vca / 200 Vcc
Potencia máxima de comutação *
RF-0V11F: 10W Demais: 50W
Corrente máxima de comutação*
0,5 A
Pressão máxima
4 kg/cm²
Densidade do liquido (SG)

RF-OV11F, RF-OV21D, RF-OV41QD: 0,7

RF-OV31D, RF-OV41D, RF-OV51D: 0,5

RF-OV61F, RF-OV81D: 0,6
Cabo de ligação
2 x 22 AWG x 30 cm
Grau de proteção da saída elétrica
IP 66
Temperatura de operação
-20 a 80°C
Material
Polipropileno (PP)
Peso

RF-OV11F: 12 g RF-OV21D: 18 g RF-OV31D: 12,8g

RF-OV41PD/RF-OV41QD: 23 g RF-OV61F:16g

RF-OV81D:180g
Instalação
Vertical
Contato
N.A ou N.F

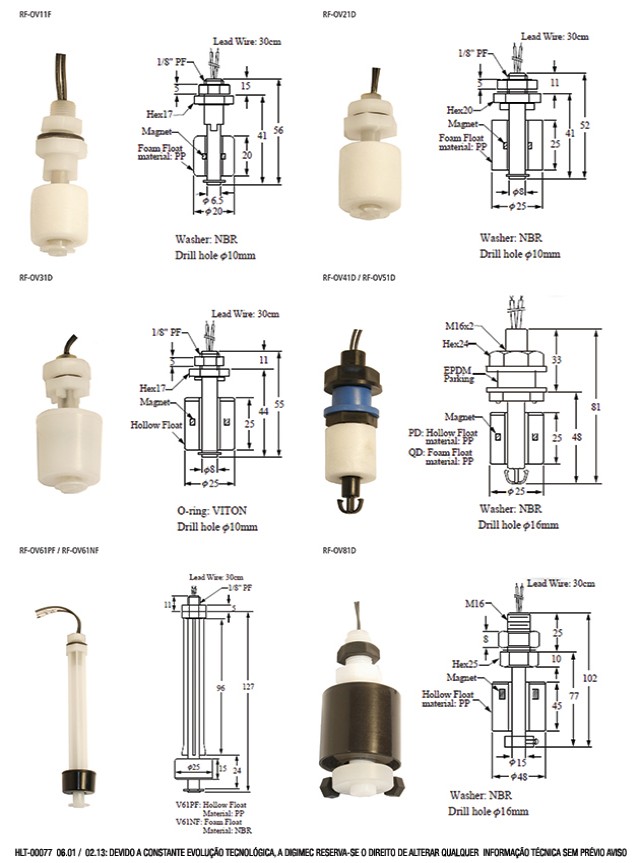

Dimensões (mm)

Mini-interruptores-de-nivel-mecanicos-a-boia-vertical-RF-OV11F-dimensoes
