Mini interruptores de nível mecânicos a boia Tipo: RF-MH50

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

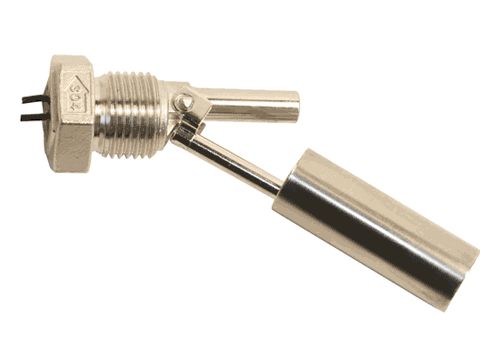

Mini interruptores de nível mecânicos a boia

Tipo: RF-MH50

Introdução

Os mini interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação.

Funcionamento

Quando o campo magnético de um imã permanente colocado na boia de flutuação se aproxima de um “relé reed” inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado o contato é desfeito e o circuito elétrico abre.

Gravidade Específica

Os níveis de atuação foram estipulados com base na “gravidade específica” da água (SG=1). Se o liquido a ser monitorado tiver um SG muito diferente o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado.

Proteção

Cargas indutivas: Nunca chavear diretamente válvulas solenóides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos.  A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis.

Cargas capacitivas: Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc, os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis.

Aplicações e Exemplos de Instalação

São aplicações típicas dos sensores de nível RF:

  • Controle e supervisão do nível em reservatórios de água;
  • Controle e supervisão do nível em reservatórios de produtos químicos;
  • Controle e supervisão do nível em tanques de lubrificantes;
  • Controle e supervisão do nível em reservatórios de combustíveis;
  • Controle e supervisão do nível em destiladores, etc.

Dados técnicos

Tensão máxima de comutação220 Vca / 200 Vcc
Corrente máxima de comutação*0,5 A
Potência máxima de comutação *50 W
Densidade do liquido (SG)RF-MH50: 0,92
Cabo de ligação2 x 22 AWG x 30 cm
Grau de proteção da saída elétricaIP 66
Temperatura de operação-20 a 120°C
MaterialAço inox 304
InstalaçãoHorizontal
ContatoN.A ou N.F

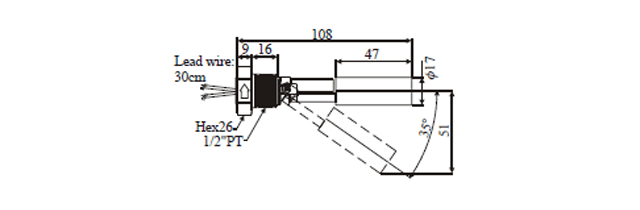

Dimensões (mm)

Mini-interruptores-de-nivel-mecanicos-a-boia-RF-MH50-dimensoes
