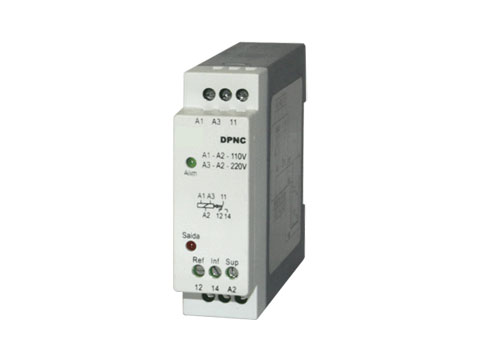

Relé de nível eletrônico microprocessado
Tipo: DPNC-1
Introdução
O relé de nível eletrônico microprocessado tipo DPNC-1 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos através de boias, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação bivolt e leds para indicar alimentação e estado do relé de saída, são montados em caixa plástica, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos, mediante adaptador opcional.
Funcionamento
Controle de nível de um único reservatório, mantendo o mesmo sempre vazio.
Utilizando duas boias, Inf / Sup para o reservatório:
O relé de saída permanece desenergizado até que o liquido cubra a boia superior (Sup) do reservatório, energizando o relé de saída, led indicativo de saída se acende. Havendo consumo o liquido irá descobrir a boia superior, o relé de saída permanece energizado e somente quando descobrir a boia inferior (Inf) voltará a desenergizar o relé de saída, led indicativo se apaga.
Utilizando somente a boia superior (Sup) para o reservatório:
O relé de saída permanece desenergizado até que o liquido cubra a bóia superior do reservatório, energizando o relé de saída, led indicativo de Saída se acende. Havendo consumo o liquido irá descobrir a boia superior desenergizando o relé de saída, led indicativo de Saída se apaga.
Nota: Para o aparelho funcionar com somente uma boia deve-se conectar um jumper entre os bornes referentes as boias Inf e Sup.

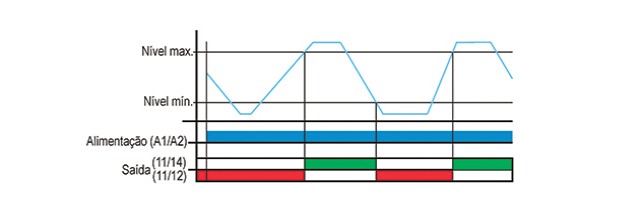

Diagrama(s) de funcionamento

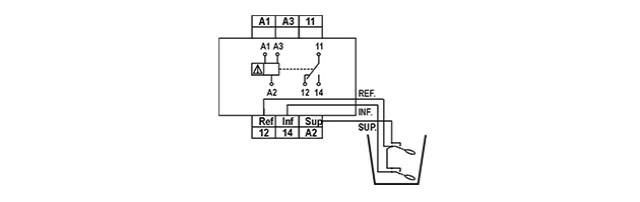

Diagrama(s) de ligação
Dados técnicos
Alimentação (-15% +10%) | 24 Vcc / 24-48, 110-220, 220-380, 220-440 Vca (especificar) |
Frequência da rede | 50 – 60 Hz |
Consumo | 5VA (Aproximadamente) |
Boias | Não acompanham |
Relé de saída | 5 A 250 Vca máx. carga resistiva |
Material dos contatos | AgCdO |
Vida útil dos contatos | Mecânica (sem carga): 10.000.000 Operações Elétrica (com carga resistiva): 1.000.000 Operações |
Temperatura ambiente | De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
Umidade relativa de trabalho | 20 a 90% sem condensação |
Terminais | Parafusos com alojamento fixo |
Grau de proteção da caixa | IP 51 |
Grau de proteção nos terminais | IP 20 |
Capacidade dos Terminais | Fio: 2,5 mm² | Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 – 0,6 Nm |
Fixação | Trilho DIN 35 mm ou parafusos com acessório opcional |
