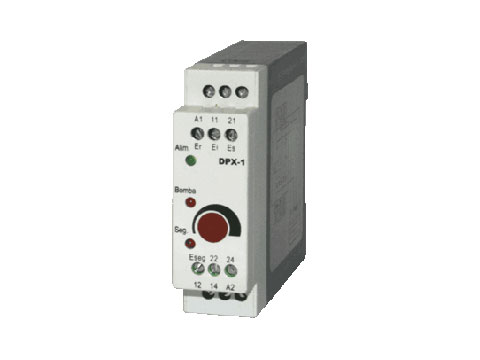

Relé de nível eletrônico microprocessado Tipo: DPX-1

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

Relé de nível eletrônico microprocessado

Tipo: DPX-1

Introdução

Os relés de nível eletrônicos microprocessados tipos DPX-1 e DPNS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixa plástica, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).

Funcionamento

 Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo.

O aparelho possue também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led Seg. sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.

DPX-1:“Função Enchimento”:

Ex.: Caixa d’água. Usar três eletrodos um de nível inferior – (Ei), um superior – (Es) e o eletrodo de referência – (Er).

Ao energizar o aparelho com o eletrodo superior – Es (nível máximo) coberto o  relé saída ficará desenergizado, o led BOMBA ficará apagado. Com o consumo o nível tende a cair descobrindo o eletrodo superior – Es, o relé de saída permanece desenergizado. Ao descobrir o eletrodo inferior – Ei (nível mínimo) o relé de saída é energizado, O led BOMBA acende e assim permanece até que o líquido cubra o eletrodo superior – (Es), desenergizando o relé de saída o led BOMBA apaga. E assim sucessivamente.

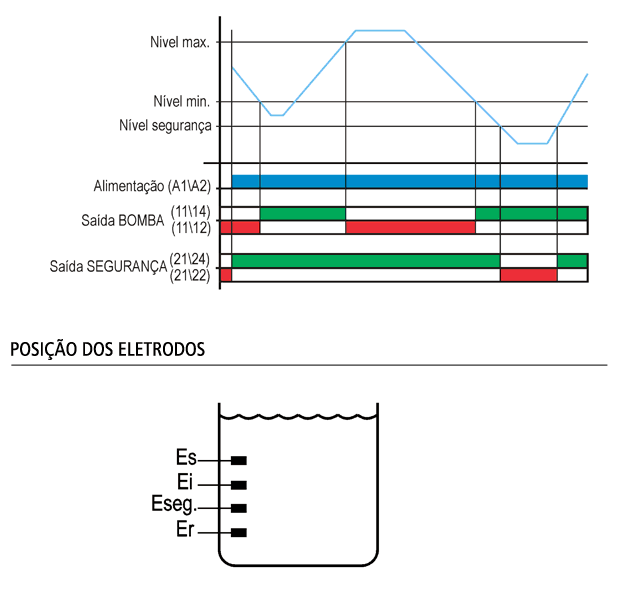

Diagrama(s) de funcionamento

rele-de-nivel-eletronico-Microprocessado-DPX-1-funcionamento

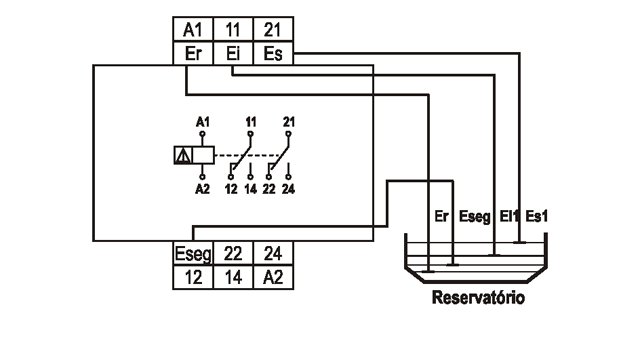

Diagrama(s) de ligação

rele-de-nivel-eletronico-Microprocessado-DPX-1-ligacao

Dados técnicos

Alimentação (-15% +10%)

12-24 Vcc / 24, 48, 110, 220 Vca (especificar)

Frequência da rede

50 – 60 Hz

Consumo

5 VA (aproximadamente)

Eletrodos

Não acompanham

Tensão nos eletrodos

24 Vca (aparelhos alimentados em Vcc – referência negativa)

Corrente máxima nos eletrodos

± 1 mA

Ajuste de sensibilidade

Ajustável 0 a 100 kohms

Relé de saída

2 x 5 A 250 Vca máx. carga resistiva – reversível

Retardo desligamento saída bomba

Fixo 1 seg

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90 % sem condensação

Grau de proteção da

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 – 0,6 Nm

Resistência da Isolação

> 50 Mohms / 500 V

Fixação

Trilho DIN 35 mm ou parafusos (com acessório para caixa D)

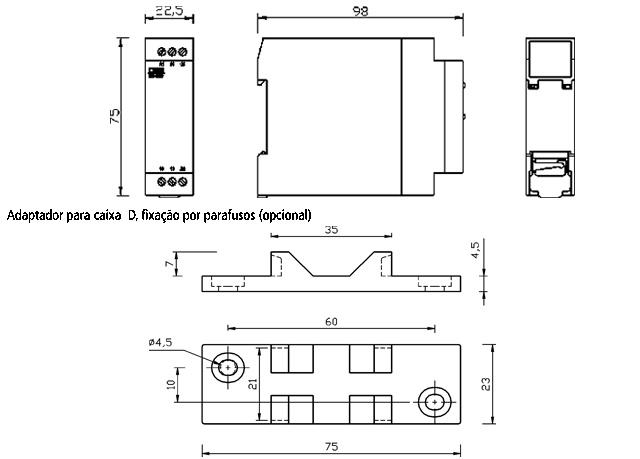

Dimensões (mm)
rele-de-nivel-eletronico-Microprocessado-DPX-1-dimensoes
