Relé de nível eletrônico microprocessado Tipo: DPX-124

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

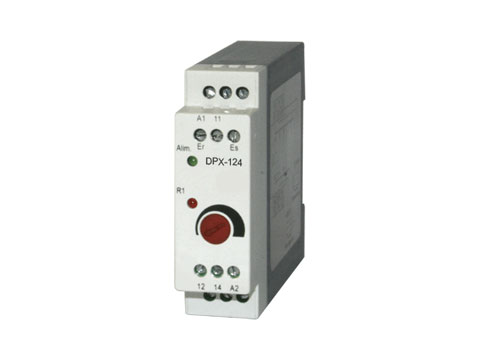

Relé de nível eletrônico microprocessado

Tipo: DPX-124

Introdução

O relé de nível eletrônico microprocessado tipos DPX-124 foi desenvolvido para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com leds para indicar alimentação, eletrodo e estado do relé de saída, são montados em caixa plástica, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para a caixa D).

Posição dos Eletrodos
rele-de-nivel-eletronico-Microprocessado-DPX-124-funcionamento

Funcionamento

Função enchimento: Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Utilizando dois eletrodos para o reservatório, EsEr para o reservatório (Ex.: caixa d’água). O relé de saída permanece energizado até que o liquido cubra o eletrodo superior (Es) do reservatório, assim desenergizando o relé de saída, led indicativo Saída se apaga. Havendo consumo o liquido irá descobrir o eletrodo superior (Es) energizando o relé de saída, led indicativo Saída se acende.

Diagrama(s) de funcionamento
rele-de-nivel-eletronico-Microprocessado-DPX-124-diagrama

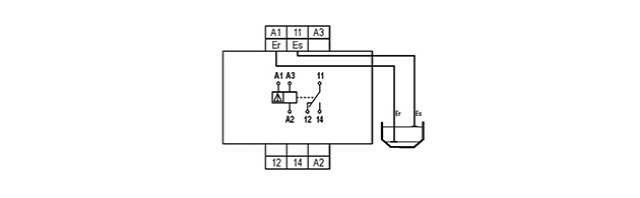

Diagrama(s) de ligação
rele-de-nivel-eletronico-Microprocessado-DPX-124-ligacao

Dados técnicos

Alimentação (-15% +10%)
12-24 Vcc / 24, 48, 110, 220 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Eletrodos
Não acompanham
Tensão nos Eletrodos
24 Vcc
Corrente Máxima nos Eletrodos
±1 mA
Ajuste de Sensibilidade
Ajustável 0 a 100 kohm
Relé de saída
5 A 250 Vca máx. carga resistiva – reversível
Retardo Desligamento Saída Bomba
Fixo 1 seg
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga):10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² | Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 – 0,6 Nm
Resistência da Isolação
>50 Mohm / 500 V
Fixação
Trilho DIN 35 mm ou parafusos (com acessório para caixa D)

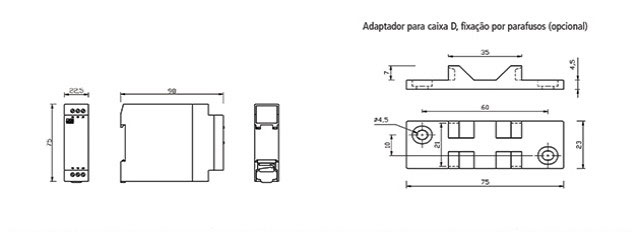

Dimensões (mm)

rele-de-nivel-eletronico-Microprocessado-DPX-124-dimensoes
