Relés de nível eletrônicos microprocessados Tipo: DPNS-1

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

Relés de nível eletrônicos microprocessados

Tipo: DPNS-1

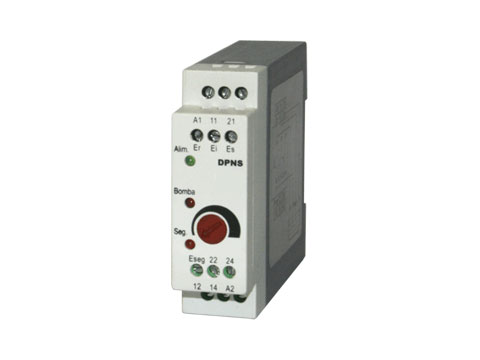

Introdução

Os relés de nível eletrônicos microprocessados tipos DPX-1 e DPNS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixa plástica, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D).

Funcionamento

reles-de-nivel-eletronicos-microprocessados-DPNS-1-eletrodos

Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo. O aparelho possue também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led Seg. sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.

DPNS-1:“Função Esvaziamento”: Poço artesiano, esvaziamento de um reservatório. Usar um eletrodo de nível inferior – (Ei), um superior – (Es) e o eletrodo de referência – (Er).

Ao energizar o aparelho com o eletrodo superior – (Es) coberto, o relé de saída será energizado, acendendo o led BOMBA e o nível começará a baixar descobrindo o eletrodo superior – (Es), o relé continua energizado. Ao descobrir o eletrodo inferior – Ei (nível mínimo), a bomba é desligada. O led BOMBA apaga. Só voltará a ligar quando o nível cobrir o eletrodo superior – Es (nível máximo). E assim sucessivamente.

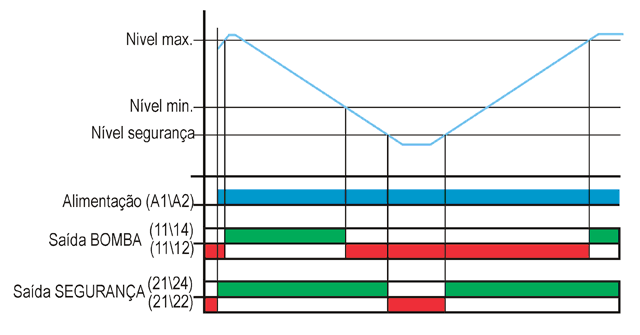

Diagrama(s) de funcionamento

reles-de-nivel-eletronicos-microprocessados-DPNS-1-diagrama

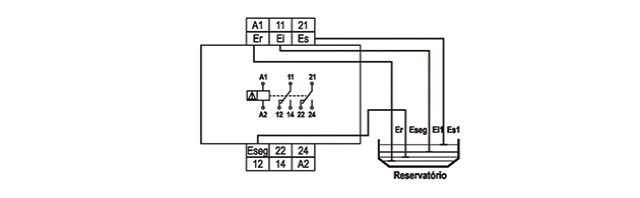

Diagrama(s) de ligação

reles-de-nivel-eletronicos-microprocessados-DPNS-1-ligacao

Dados técnicos

Alimentação (-15% +10%)
12-24 Vcc / 24, 48, 110, 220 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Eletrodos
Não acompanham
Tensão nos eletrodos
24 Vca (aparelhos alimentados em Vcc – referência negativa)
Corrente máxima nos eletrodos
± 1 mA
Ajuste de sensibilidade
Ajustável 0 a 100 kohms
Relé de saída
2 x 5 A 250 Vca máx. carga resistiva – reversível
Retardo desligamento saída bomba
Fixo 1 seg
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² | Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 – 0,6 Nm
Resistência da Isolação
> 50 Mohms / 500 V
Fixação
Trilho DIN 35 mm ou parafusos (com acessório para caixa D)

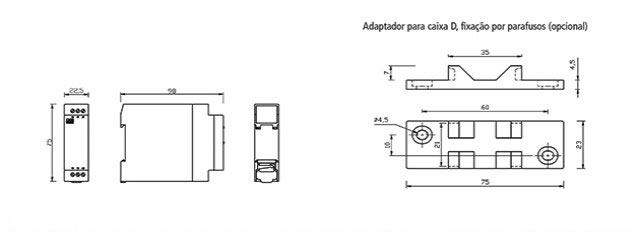

Dimensões (mm)

reles-de-nivel-eletronicos-microprocessados-DPNS-1-dimensoes
