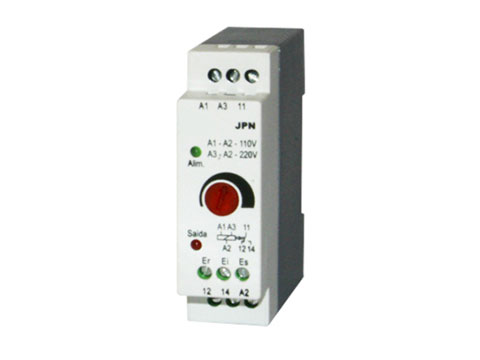

Relés de nível eletrônicos microprocessados Tipo: JPN-1, DPN-1, MPN-1 e DPX-133

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

Relés de nível eletrônicos microprocessados

Tipo: JPN-1, DPN-1, MPN-1 e DPX-133

Introdução

Os relés de nível eletrônicos microprocessados tipos JPN-1, DPN-1, MPN-1 e DPX-133 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para as caixas J e D).

Funcionamento

reles-de-nivel-eletronicos-microprocessados-JPN-1-eletrodosDo fato de operarem sob o principio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.

JPN-1 / DPN-1 / MPN-1 – Função esvaziamento: Controle de nível de um único reservatório, mantendo o mesmo sempre vazio.

Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os 2 eletrodos condutores, com relação ao eletrodo de referência (Er) o relé de saída será energizado ou dese-nergizado.

DPX-133 – Função esvaziamento: Indicado para líquidos em alta temperatura.

Com dois eletrodos: Usando o eletrodo de referencia Er e o eletrodo superior Es, o relé de saída estará energizado enquanto o líquido cobrir os dois eletrodos e desenergizado na situação contrária.

Com três eletrodos: Usando-se os três eletrodos, o relé estará energizado quando o liquido cobrir o eletrodo superior Es e assim fica até descobrir o eletrodo inferior Ei. Para voltar a ligar aguardará o nível atingir e cobrir novamente o eletrodo superior Es.

Nota: Para o aparelho funcionar com somente dois eletrodos deve-se conectar um jumper entre os bornes referentes aos eletrodos Ei e Es.

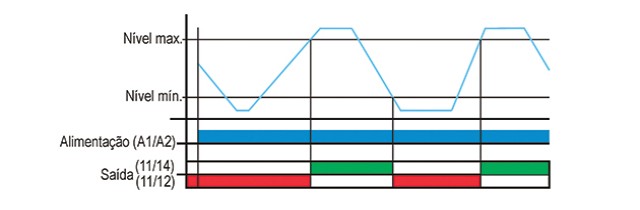

Diagrama(s) de funcionamento

reles-de-nivel-eletronicos-microprocessados-JPN-1-diagrama

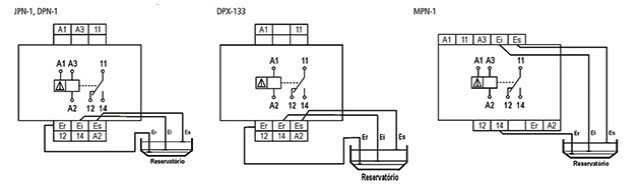

Diagrama(s) de ligação

reles-de-nivel-eletronicos-microprocessados-JPN-1-ligacao

Dados técnicos

Alimentação (-15% +10%)

DPX-133: 24 Vcc / 24, 110, 220, 380 Vca (especificar)

Demais:12,24Vcc/24-48,110-220, 220-380, 220-440Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Eletrodos
Não acompanham
Tensão nos eletrodos
24 Vca (aparelhos alimentados em Vcc – referência negativa)
Corrente máxima nos eletrodos
± 1 mA
Ajuste de sensibilidade

DPX-133: Ajustável 0 a 50 kOhms

Demais: Ajustável 0 a 100 kOhms
Capacidade máxima de saída
5 A 250Vca máx. carga resistiva
Retardo desligamento saída bomba
Fixo 1 seg
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² | Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Resistência da Isolação
>50 Mohms / 500 V
Fixação
Trilho DIN 35 mm ou parafusos (c/ acessório para caixa J e D)

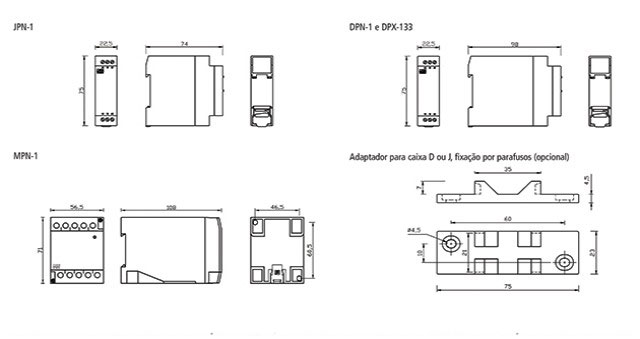

Dimensões (mm)

reles-de-nivel-eletronicos-microprocessados-JPN-1-dimensoes
