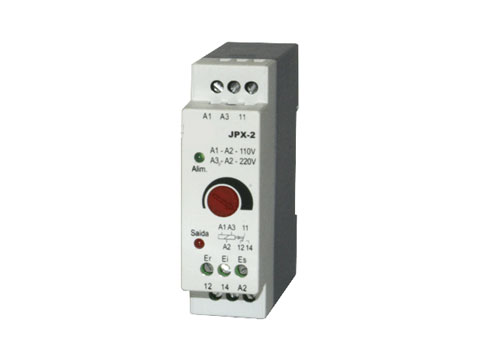

Relés de nível eletrônicos microprocessados Tipo: JPX-2, DPX-2, MPX-2 e DPX-132

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

Relés de nível eletrônicos microprocessados

Tipo: JPX-2, DPX-2, MPX-2 e DPX-132

Introdução

Os relés de nível eletrônicos microprocessados tipos JPX-2, DPX-2, MPX-2 e DPX-132 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de moto-bombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos, (mediante adaptador opcional para as caixas J e D).

Funcionamento

Do fato de operarem sob o principio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.

JPX-2 / DPX-2 / MPX-2: Função enchimento: Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Estes modelos são utilizados na função enchimento (ou controle superior) como controlar o nível de caixas d´água.
Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os 2 eletrodos condutores, com relação ao eletrodo de referência (Er), o relé de saída será energizado ou desenergizado.
DPX-132 – Função enchimento: Indicado para líquidos em alta temperatura.
Com dois eletrodos: Usando o eletrodo de referência (Er) e o eletrodo superior (Es) o relé de saída estará desenergizado enquanto o líquido cobrir os dois eletrodos. Estará energizado quando descobrir o eletrodo superior (Es).
Com três eletrodos: Usando-se também o eletrodo inferior (Ei) o relé permanecerá desenergizado quando o líquido cobrir o eletrodo superior (Es) e assim ficará até que o líquido descubra o eletrodo inferior (Ei).

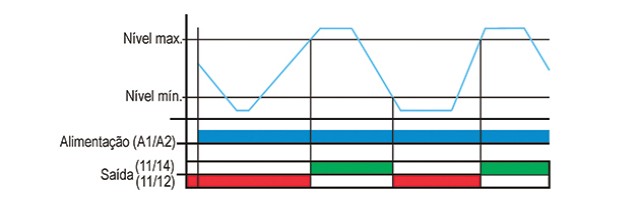

Diagrama(s) de funcionamento

reles-de-nivel-eletronicos-microprocessados-JPX-2-diagrama

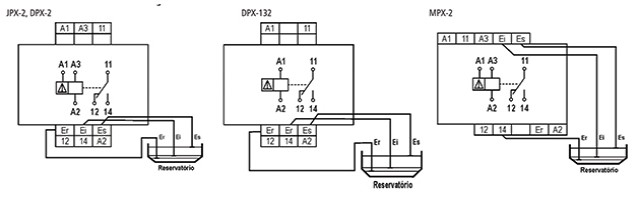

Diagrama(s) de ligação

reles-de-nivel-eletronicos-microprocessados-JPX-2-ligacao

Dados técnicos

Alimentação (-15% +10%)

DPX-132: 24 Vcc / 24, 110, 220, 380 Vca (especificar)

Demais: 12, 24 Vcc/24-48,110-220,220-380, 220-440 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Eletrodos
Não acompanham
Tensão nos eletrodos
24 Vca (aparelhos alimentados em Vcc – referência negativa)
Corrente máxima nos eletrodos
± 1 mA
Ajuste de sensibilidade Ajustável

DPX-132: Ajustável 0 a 50 kohms

Demais: 0 a 100 kohms
Capacidade máxima de saída
5 A 250 Vca máx. carga resistiva
Retardo desligamento saída bomba
Fixo 1 seg
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² | Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Resistência da Isolação
>50 Mohms / 500 V
Fixação
Trilho DIN 35 mm ou parafusos (c/ acessório para caixa J e D)

Dimensões (mm)

reles-de-nivel-eletronicos-microprocessados-JPX-2-dimensoes
