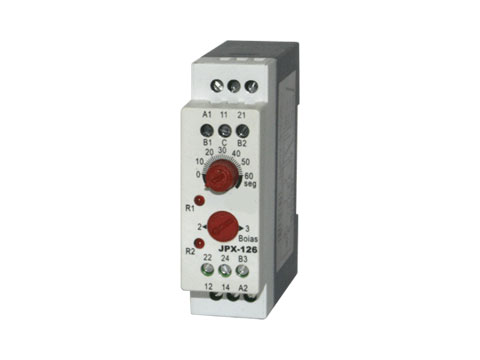

Relés de nível por boia Tipo: JPX-126 e DPX-126

By 6 de Fevereiro de 2016CONTROLES DE NÍVEL

Relés de nível por boia

Tipo: JPX-126 e DPX-126

Introdução

Os relés de nível por boias JPX-126 e DPX-126 microprocessados foram desenvolvidos pela Minulight para comando a distancia de boias com alternância da saída para revezamento de bombas. Montados em caixa plástica, com dimensões compactas e fixação por trilho DIN ou parafusos com uso de adaptador opcional.

Funcionamento

O relés de nível JPX-126 e DPX-126 podem operar em dois modos distintos, sendo eles com 2 ou 3 boias, configurado por chave no frontal do aparelho. O funcionamento de cada modo esta descrito abaixo.

MODO 1 – Com 2 boias sendo uma para controle de nível (B1) e outra para segurança de transbordamento(B2).
MODO 2 – Com 3 boias sendo 1 boia 3 (B3) para controle do nível inferior, Boia 1 (B1) para controle do nível superior e Boia 2 (B2) para segurança de transbordamento.

Em ambos os modos é possível ajustar o desligamento da bomba para atuar de forma instantânea ou com retardo no desligamento.

Obs. O Led da próxima saída a ser acionada fica piscando.

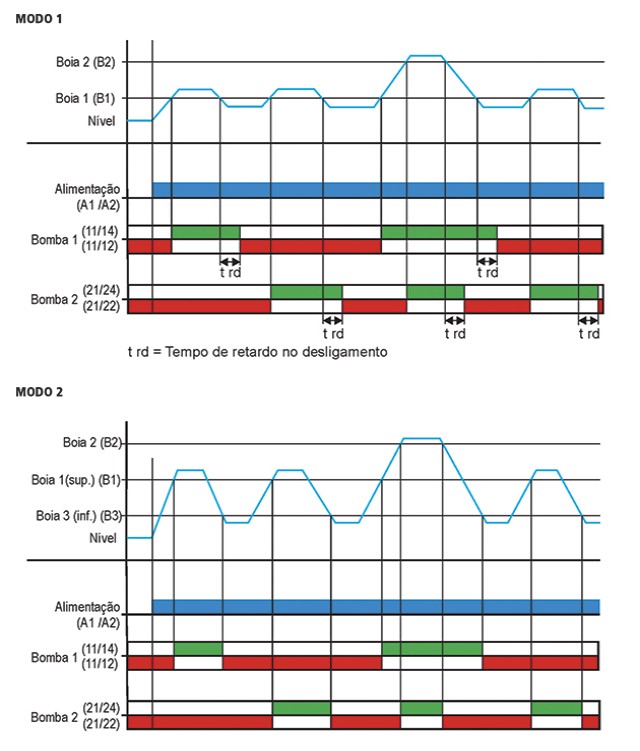

Diagrama(s) de funcionamento

rele-de-nivel-por-boia-JPX-126-diagrama

Diagrama(s) de ligação

rele-de-nivel-por-boia-JPX-126-ligacao

Dados técnicos

Alimentação: (-15% +10%)
12, 24 Vcc / 24, 48, 110, 220 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Retardo no desligamento da bomba
Ajustável de 0 (instantânea) a 60 segundos
Distância de comando
1.000 m / até 100 ohms
Tensão no circuito de comando
24V
Repetibilidade
2%
Tempo de retorno
100 ms
Reles de saída
2 x 5 A 250 Vca máx. carga resistiva – reversível
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)

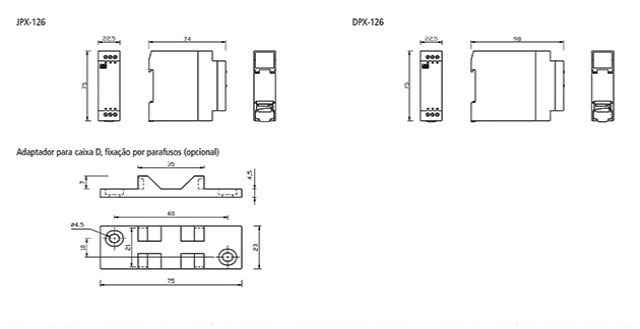

Dimensões (mm)

rele-de-nivel-por-boia-JPX-126-dimensoes
