Detectores de movimento Tipo: JPU-1, JPU-11, DPU-1 e DPU-11

By 6 de Fevereiro de 2016DETECTORES DE MOVIMENTO

Detectores de movimento

Tipo: JPU-1, JPU-11, DPU-1 e DPU-11

Introdução

Os detectores de movimento tipos JPU-1, JPU-11, DPU-1 e DPU-11 foram desenvolvidos e projetados para supervisionar a velocidade de rotação (RPM) em máquinas e equipamentos. Com tamanhos compactos são montados em caixas plásticas apresentando alta resistência a choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante uso de adaptador opcional para caixa J e D).

Funcionamento

O movimento de rotação dos equipamentos tem sua velocidade convertida em pulsos elétricos por um sensor indutivo. O intervalo de tempo entre dois pulsos consecutivos é comparado com o valor pré-determinado e ajustável no frontal do aparelho. Desta comparação resulta o estado, energizado ou desenergizado dos relés de saída sendo detectado e monitorado sub ou sobre velocidade. O aparelho possui também dois tipos de entrada e memória.

Tipos de Entrada:

EL – Entrada Lenta: 0,5 a 50 RPM
ER – Entrada Rápida: 50 a 10000 RPM

Função Memória:

Para utilizar essa função é necessário jumpear à entrada restante ER ou EL com o negativo.

Diagrama(s) de ligação

detectores-de-movimento-JPU-1-diagrama-ligacao

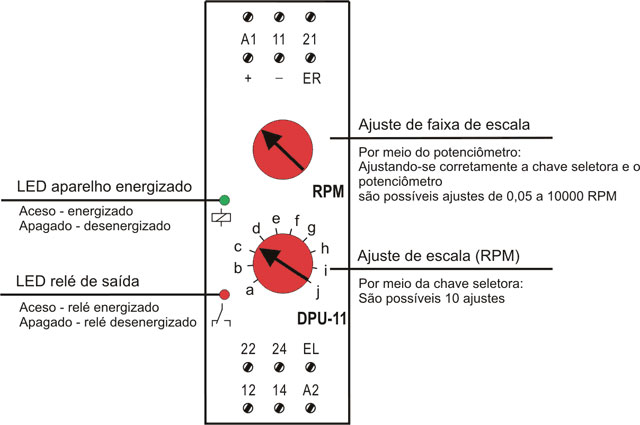

Ajustes frontais

detectores-de-movimento-JPU-1-ajustes-frontais



Dados técnicos

Alimentação (-15% +10%)

110 – 220 Vca

Frequência da rede

50 – 60 Hz

Consumo

3 VA (Aproximadamente)

Entrada

Sensor NPN ou PNP (sob consulta)

Escalas (RPM) – Ajustável

0,5 a 5, 5 a 50, 50 a 500, 500 a 3000, 3000 a 10000

Tempo de estabilização térmica

< 30 min

Relés de saída

2 x 5 A máx. em 250 Vca carga resistiva – reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90 % sem condensação

Material da caixa

Termoplástico

Terminais de saída

Parafusos com alojamento fixo

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 10

Capacidade dos terminais

Fio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafusos

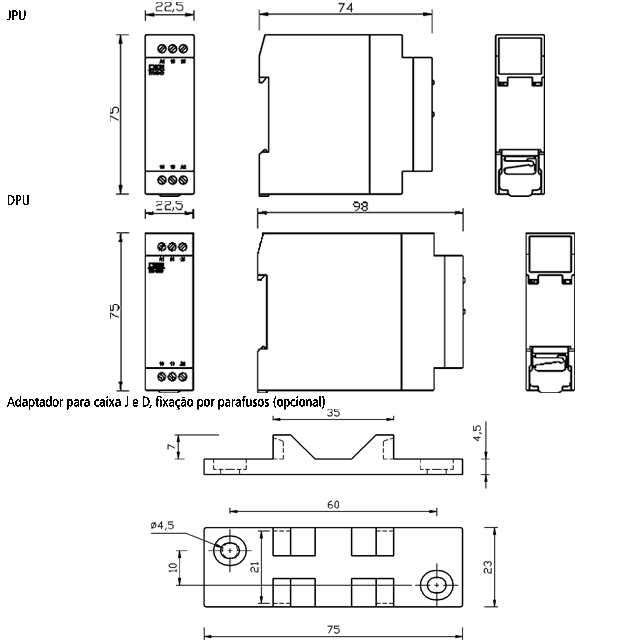

Dimensões (mm)
