Indicador microprocessado universal

Tipo: RLM

Introdução

Projetado para trabalhar com uma gama variável de sinais de entrada permitem ao usuário a programação da escala desejada de acordo com a relação utilizada. Totalmente configurável por seu teclado frontal permite a execução de diversas funções relativas ao processo. Montado em caixa plástica para embutir em painéis conforme norma DIN e fixação por grampos.

Principais Características

  • Entrada universal configurável: termopares, termoresistências, tensão, corrente.
  • Fonte para alimentação de sensores ou transmissores.
  • Função memória, memória alta, memória baixa, relativa, reset de máxima, mínima, liga, desliga relés de alarmes, tara, raiz quadrada, linearização.
  • Display com 5 algarismos podendo indicar unidades de engenharia.
  • Retransmissão isolada do PV.
  • 4 saídas à relé configuráveis.
  • Entrada digital / tecla de função configuráveis.
  • Comunicação serial MODBUS RTU – RS-485.
  • Alimentação por fonte chaveada 22-60 Vcc / 20-48 Vca ou 90-240 Vca / 50-60 Hz.

Dados técnicos

Alimentação22 – 60 Vcc / 20 – 48 Vca ou 90 – 240 Vca (especificar)
Freqüência da rede50 – 60 Hz
Consumo3 VA
Temperatura ambienteDe trabalho: 0 a +55ºC ( 35 – 85 % UR )
EntradasTermopares: J, K, T, E, R, S, B, N (conf. EIT-90)

Termoresistências: Pt-100 (conf. EIT-90)

Corrente: 0 – 20 / 4 – 20 mA

Tensão: 0 – 5 / 0 – 10 Vcc

Erro máximo0,25% da faixa máxima + 1ºC para termopar J, K, T, N.

0,25% da faixa máxima + 3ºC para termopar E, R, S, B.

0,2% da faixa máxima + 1ºC p/ termoresistência e corrente/tensão linear.

Erro de compensação de junta fria1ºC
Impedância de entradaTermopares / Termoresistências e mV: >10 MW

Tensão 0 – 5 / 0 – 10 Vcc : 1 M5

Corrente: 0 – 20 / 4 – 20 mA: 10 WW

Corrente de excitação para Pt-100180 µA
Tempo de estabilização20 min
Resolução interna21000 níveis. Display 12000 níveis
Saídas4 relés (SPST) NA – 5A / 250 Vca. (carga resistiva)
Saída de retransmissão4 – 20 mA
Resolução retransmissão> 2400 níveis, carga máxima 50 W
Fonte para alimentação de transmissores24 Vcc
Comunicação serialRS-485 / MODBUS (RTU)
Grau de proteçãoIP-54 (frontal)
Temperatura amb. de operação0 a +55º C ( 35 – 85% UR )

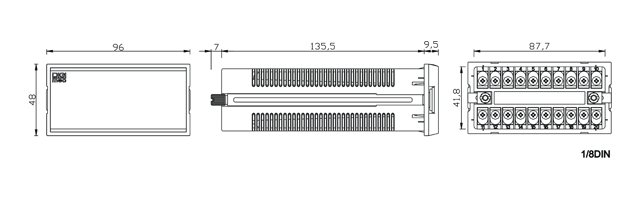

Dimensões (mm)

Indicador-microprocessado-universal-RLM-dimensoes
