Relé de sobrecorrente Tipo: EPI-1

By 6 de Fevereiro de 2016RELÉS DE PROTEÇÃO

Relé de sobrecorrente

Tipo: EPI-1

Introdução

O relé de sobrecorrente tipo EPI-1 foi desenvolvido pela Minulight para proteção de equipamentos elétricos, monofásicos, que não podem operar quando a corrente que circula pelo circuito de carga estiver acima de seu valor nominal. Montado em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos.

Funcionamento

Alimentando-se o aparelho, o relé de saída comuta seus contatos para a posição de trabalho permitindo a ope-ração do equipamento a ser protegido. O circuito prevê uma temporização (tempo de inibição) que se inicia pela alimentação do aparelho ou pelo fechamento de um contato externo (vide diagrama de ligação), durante o qual o relé de saída permanece energizado, independentemente do valor da corrente de partida do equipamento a ser protegido. Isso garante que a supervisão da corrente será efetiva após a mesma ter atingido o seu valor de regime. Após essa temporização, regulável, o relé de saída comutará seus contatos para a posição de repouso, se a corrente supervisionada for superior ao valor selecionado na escala, caso contrário, os mesmos continuarão comutados na posição de trabalho.

Caso a memória venha a ser utilizada (terminais 19 e 20 interligados) o relé de saída uma vez desenergizado por sobrecorrente, só voltará à posição de trabalho quando for pressionado o botão reset no frontal do aparelho. O valor da histerese (ajustável de 0 a 10%) define a diferença entre os pontos de energização e desenergização do relé de saída (vide diagrama de funcionamento).

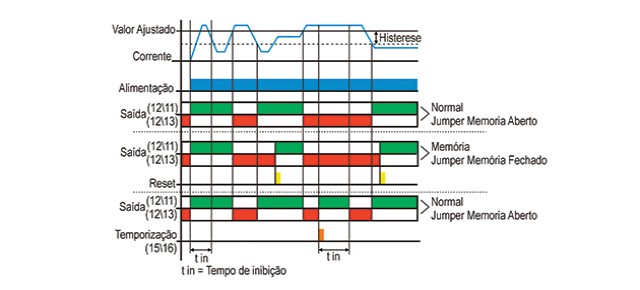

Diagrama(s) de funcionamento

rele-de-sobrecorrente-EPI-1-funcionamento

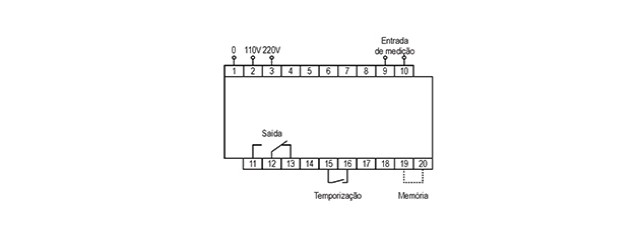

Diagrama(s) de ligação

rele-de-sobrecorrente-EPI-1-ligacao

Dados técnicos

Alimentação (-15% +10%)
110 – 220 Vca (bivolt)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Tempo de inibição (Temporização)
Ajustável 0 a 30 seg. (outras sob consulta)
Escala de corrente
0 a 1 Aca / 1 a 5 Aca / 5 a 10 Aca / SHUNT 0 a 60 mV (especificar)
Histerese
Ajustável 0 a 10% (fundo de escala)
Precisão da escala
6% (fundo de escala)
Precisão de repetibilidade
2%
Relé de saída
5 Amp 250Vac máx carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 10
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou por parafuso

Dimensões (mm)
