Relés biestáveis Tipo: JDB-1, JDB-11, DDB-1, DDB-11, JDB-7, JDB-77, DDB-7, DDB-77, MDB-7 e MDB-77

By 6 de Fevereiro de 2016RELÉS DE PROTEÇÃO

Relés biestáveis

Tipo: JDB-1, JDB-11, DDB-1, DDB-11, JDB-7, JDB-77, DDB-7, DDB-77, MDB-7 e MDB-77

Introdução

Os relés bi-estáveis da série JDB-1, DDB-1, JDB-11, DDB-11, JDB-7, DDB-7, MDB-7, JDB-77, DDB-77 e MDB-77 foram desenvolvidos pela Minulight para aplicações industriais onde precisão e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos, sob as mais rigorosas condições de trabalho. Montados em caixas plásticas, apresentam alta resistência a choques e vibrações, além de possuírem um sistema de fácil fixação em trilhos DIN ou por parafusos, mediante acessório, para as caixas J e D.

Aplicações

  • Acionamento de circuitos ou equipamentos que necessitem de alternância entre si, isto é, enquanto um está em operação o outro está bloqueado.
  • Bombas de caixa d’água.
  • Compressores.
  • Lubrificadores.
  • Alimentadores, etc.

Funcionamento

O relé de saída comuta seus contatos sempre que o aparelho recebe um impulso de comando através de um contato externo.

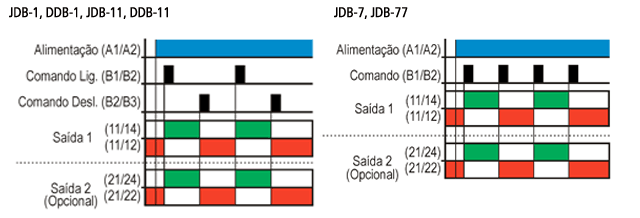

Diagrama(s) de funcionamento

reles-biestaveis-JDB-1-diagrama

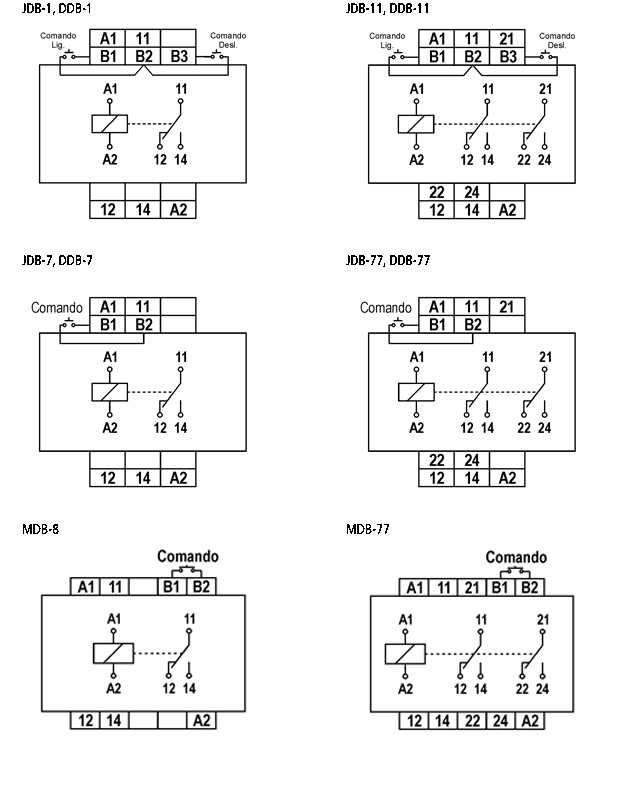

Diagrama(s) de ligação

reles-biestaveis-JDB-1-ligacao

Dados técnicos

Alimentação (-15% +10%)24, 48 Vcc / 24, 110, 220 Vca
Frequência da rede50 – 60 Hz
Consumo3 VA (aproximadamente)
Relé de saídaJDB-1, DDB-1, JDB-7, DDB-7 e MDB-7: 1x 5 A max – 250 Vca carga resistiva – reversível

JDB-11, DDB-11, JDB-77, DDB-77 e MDB-77: 2x 5 A max – 250 Vca carga resistiva reversível

Material dos contatosAgCdO
Tempo mínimo de pulsoJDB-1, DDB-1, JDB-11, DDB-11: 20ms

JDB-7, DDB-7, MDB-7, JDB-77, DDB-77, MDB-77: 40ms

Vida útil dos contatosMecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambienteDe trabalho: 0 a 50° C

De armazenamento: -10 a 60° C

Umidade relativa20 a 90% sem condensação
Material da caixaTermoplástico
Grau de proteção da caixaIP 51
Grau de proteção dos terminaisIP 20
Capacidade dos terminaisFio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

FixaçãoTrilho DIN 35 mm ou parafuso (com acessório para caixas J e D)

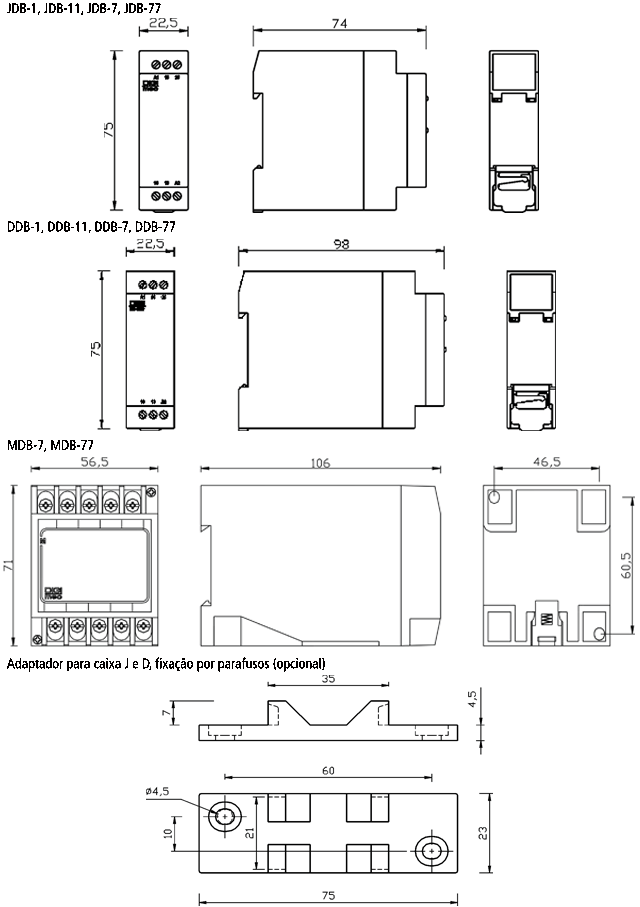

Dimensões (mm)
