Relés de corrente Tipo: JPI-1, DPI-1, JPX-57, DPX-57, JPX-76 e DPX-76

By 6 de Fevereiro de 2016RELÉS DE PROTEÇÃO

Relés de corrente

Tipo: JPI-1, DPI-1, JPX-57, DPX-57, JPX-76 e DPX-76

Introdução

Os relés de corrente tipos JPI-1/DPI-1, JPX-57/DPX-57 e JPX-76/DPX-76 foram desenvolvidos pela Minulight para proteção de equipamentos elétricos, monofásicos, que não podem operar quando a corrente que circula pelo circuito de carga estiver acima e/ou abaixo de seu valor nominal. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos, (mediante um adaptador opcional para as caixas J e D).

Aplicação

Os modelos JPI/DPI são indicados para monitorar cargas resistivas (resistências elétricas). Os modelos JPX/DPX são indicados para monitorar cargas indutivas (motores elétricos).

Quando a corrente a ser monitorada for maior que a corrente nominal do relé de saída, faz-se necessário o uso de TRANFORMADOR DE CORRENTE 5 A ou SHUNT de 60mV.

Funcionamento

Estes aparelhos possuem em seu frontal o ajuste da corrente, cujo valor determina a atuação de seus relés de saída. O funcionamento dos tipos de supervisores estão descritos abaixo:

JPI-1/DPI-1

Estes modelos podem supervisionar sub ou sobrecorrente, por meio do fechamento ou não, de um JUMPER” de ligação. Dispõem de um ajuste de inibição de partida, para permitir a estabilização da corrente  e outro para ajuste do valor da corrente à monitorar.
No modo de Subcorrente: ”Jumper” B1-B2 ABERTO. O relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar acima do valor ajustado no trimpot frontal. Se a corrente cair para um valor abaixo deste valor o relé é desenergizado imediatamente.
No modo de Sobrecorrente: ”Jumper” B1-B2 FECHADO. O relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar abaixo do valor no trimpot frontal. Se a corrente subir para um valor acima do valor ajustado o relé é desenergizado imediatamente.

JPX-57/DPX-57

Estes modelos supervisionam sub e sobrecorrente simultaneamente, sendo os valores ajustáveis separadamente nos trimpots frontais.Possuem um tempo fixo de inibição na partida, para permitir a estabilização da corrente de partida, assim como um tempo fixo de retardo no desligamento para evitar que perturbações passageiras desliguem o relé a todo momento.
O relé de saída é energizado e pelo tempo de inibição, aguarda a estabilização da corrente, a qual deve ficar acima do valor mínimo e abaixo do valor máximo . Se a corrente subir para um valor acima do valor ajustado em sobrecorrente ou cair para um valor abaixo do valor ajustado em subcorrente o relé será desenergizado após decorrido o tempo de retardo.

JPX-76/DPX-76

Estes modelos podem supervisionar sub ou sobrecorrente por meio do fechamento ou não de um jumper de ligação. Além de um trimpot de ajuste da corrente a ser monitorada, possuem em seu frontal um segundo trimpot para ajuste da histerese de atuação do relé de saída. Possuem ainda tempos fixos de inibição de partida e de retardo no desligamento.
No modo de Subcorrente: ”Jumper” B1-B2 ABERTO, ao energizar o aparelho o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar acima do valor ajustado no trimpot de corrente. Se a corrente cair para um valor abaixo do valor ajustado o relé é desenergizado após decorrido o tempo de retardo. Se a corrente voltar a subir o relé é energizado ao atingir o valor da histerese mais o valor ajustado.
No modo de Sobrecorrente: ”Jumper” B1-B2 FECHADO, ao energizar o aparelho o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar abaixo do valor ajustado no trimpot de corrente. Se a corrente subir para um valor acima deste valor o relé é desenergizado somente após decorrido o tempo de retardo. Se a corrente cair o relé é energizado ao atingir o valor da histerese menos o valor ajustado.

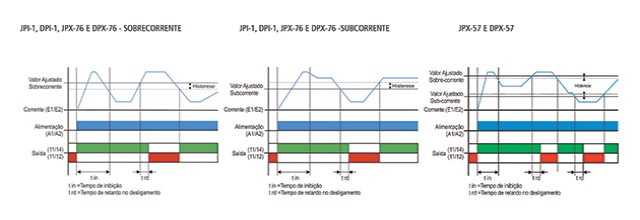

Diagrama(s) de funcionamento

reles-de-corrente-JPI-1-diagrama



Diagrama(s) de ligação

reles-de-corrente-JPI-1-ligacao

Dados técnicos

Alimentação (-15% +10%)
24, 110 ou 220 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
3VA (Aproximadamente)
Tempo de inibição na partida

JPI-1, DPI-1: Ajustável: 0 a 15 seg.

JPX-57, DPX-57, JPX-76, DPX-76: Fixo: 10 seg.
Tempo de retardo no desligamento

JPI-1, DPI-1: não Possui

JPX-57, DPX-57, JPX-76, DPX-76: Fixo: 3 seg
Escala de corrente
0 a 1 Aca / 0 a 5 Aca / 0 a 10 Aca / 0 a 60 mV (especificar) *
Histerese (fundo de escala)

JPI-1, DPI-1, JPX-57, DPX-57: Fixa: 1%

JPX-76, DPX-76: Ajustável: 0 a 10%
Precisão da escala (fundo de escala)
2%
Precisão de repetibilidade
2%
Tempo de estabilização térmica
< 30 min.
Relés de saída
5 Amp 250Vac máx carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (sem carga): 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafusos (com acessório para caixa J e D)

* Para correntes superiores à 10 Aca usar transformadores de corrente de medição relação xxxx/5A. Para corrente contínua usar Shunt de derivação com queda de tensão 60 mV. xxxx/60 mV

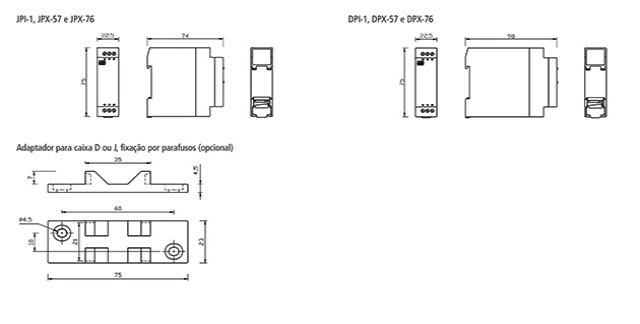

Dimensões (mm)

reles-de-corrente-JPI-1-dimensoes
