Relés de corrente Tipo: MPI-1, MPI-11 e MPS-14

By 6 de Fevereiro de 2016RELÉS DE PROTEÇÃO

Relés de corrente

Tipo: MPI-1, MPI-11 e MPS-14

Introdução

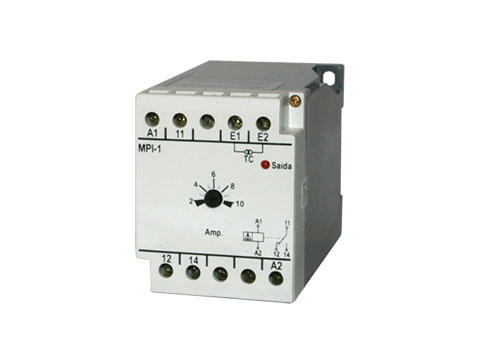

Os relés de corrente tipo MPI-1, MPI-11 e MPS-14 foram desenvolvidos pela Minulight para proteção de equipamentos elétricos, monofásicos, que não podem operar quando a corrente que circula pelo circuito de carga estiver abaixo (MPI-1 / MPI-11) ou acima (MPS-14) de seu valor nominal. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos.

Funcionamento

O aparelho supervisiona um valor de corrente em referência a um valor ajustado no trimpot do frontal do aparelho e comuta seu(s) contato(s) de saída de acordo com a função de trabalho.

MPI-1 e MPI-11 – Relé de Subcorrente

Ao energizar o aparelho o relé de saída é energizado, retornando instantaneamente ao estado de repouso se a corrente supervisionada na entrada E1/E2 ficar abaixo do valor ajustado no trimpot de corrente no seu frontal.

MPS-14 – Relé de Sobrecorrente

Ao energizar o aparelho o relé de saída é energizado, retornando instantaneamente ao estado de repouso se a corrente supervisionada na entrada E1/E2 ficar acima do valor ajustado no trimpot de corrente no seu frontal.

Diagrama(s) de funcionamento

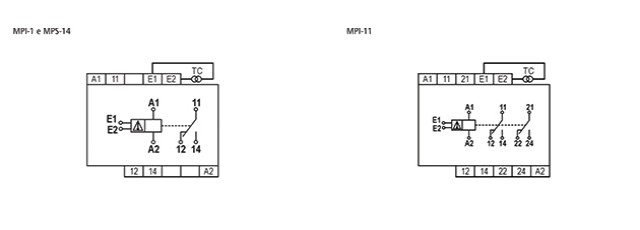

reles-de-corrente-MPI-1-diagrama

Dados técnicos

Alimentação (-15% +10%)
24, 110 ou 220 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
3VA (aproximadamente)
Escala de corrente
0 a 1 Aca/0 a 5 Aca/0 a 10 Aca/ 0 a 60 mV (especificar)*
Histerese (fundo de escala)
Fixa: 1%
Precisão da escala (fundo de escala)
2%
Precisão de repetibilidade
2%
Relés de saída

MPI-1 / MPI-14: 5 Amp 250 Vac máx. carga resistiva – reversível

MPI-11: 2 x 5 Amp 250 Vac máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga) 10.000.000 operações

Elétrica (com carga resistiva) 1.000.000 operações
Temperatura ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6Nm
Fixação
Trilho DIN 35 mm ou parafusos

*Para correntes superiores à 10 Aca usar transformadores de corrente de medição relação xxxx/5A. Para corrente contínua usar Shunt de derivação com queda de tensão 60 mV. xxxx/60 mV
