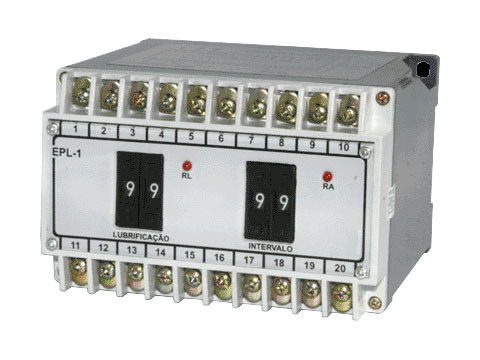

Relés de lubrificação Tipo: EPL-1, EPLE-1 e EPLJ-1

By 6 de Fevereiro de 2016RELÉS DE PROTEÇÃO

Relés de lubrificação

Tipo: EPL-1, EPLE-1 e EPLJ-1

Introdução

A Minulight Eletrotécnica Ltda. tem em sua linha de fabricação aparelhos desenvolvidos para aplicação específica no controle e supervisão de sistemas automáticos de lubrificação centralizada. Esses aparelhos graças ao projeto, montagem, especificação dos componentes eletrônicos e ao rigoroso controle de qualidade, possuem alto grau de confiabilidade quanto ao seu funcionamento, desempenho e robustez podendo ser utilizados nas mais adversas condições encontradas na indústria.

Funcionamento

Tipo EPLE-1 – Controle de Lubrificação

Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL e RA comutam seus contatos para a posição de trabalho iniciando o período de lubrificação fixo com duração de 60 segundos. Uma vez atingida a pressão nominal na linha de lubrificação os contatos do pressostato OS são acionados e com essa informação, indicativa de lubrificação efetuada, o aparelho comuta os contatos de relé RL para a posição de repouso, após um retardo fixo de 15 segundos. Isso inicia o período e intervalo na lubrificação selecionado na escala. O relé de saída RL permanece executando essa operação ciclicamente enquanto o aparelho estiver energizado. O período de intervalo entre lubrificações, ajustável através de chave rotativa, pode ser em minutos fechando-se os terminais 17 e 18 ou impulsos fechando- se os terminais 16 e 17. Nesta segunda opção, a entrada de impulsos, provenientes de um contato, será nos terminais 14 e 19.

Série EPL – Controle de Lubrificação

Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL e RA comutam seus contatos para a posição de trabalho iniciando o período de lubrificação. Uma vez atingida a pressão nominal na linha de lubrificação o contato do pressostato PS fecha e com essa informação, indicativa de lubrificação efetuada, o aparelho comuta os contatos do relé RL para a posição de repouso e inicia o período de intervalo na lubrificação. Por questão de segurança contra eventual defeito no contato do pressostato, a informação se dá na primeira transição desse contato. O relé de saída RL permanece executando essa operação ciclicamente enquanto o aparelho estiver energizado. Os períodos de lubrificação e intervalo são ajustáveis por chaves THUMB WHELL localizadas no frontal e podem ser por tempo, por impulsos ou combinados. A série EPL é formada por 4 tipos que cobrem as possibilidades de funcionamento por tempo e por impulso como segue:

Tipo EPL-1 Lubrificação e intervalo por tempo.
Tipo EPLI-1 Lubrificação e intervalo por impulsos.
Tipo EPLT-1 Lubrificação por tempo e intervalo por impulsos.
Tipo EPLZ-1 Lubrificação por impulsos e intervalo por tempo.

Para as versões com funcionamento por impulsos, os mesmos serão provenientes de um contato que será ligado nos terminais 18 e 19.

Nível de Lubrificante

Em qualquer aparelho acima descrito, pode-se supervisionar o nível de lubrificante no reservatório, ligando- se um contato que abre quando o mesmo estiver abaixo do normal nos terminais 10 e 20 do aparelho, que devem ser interligados caso não se utilize tal contato. Em caso de nível baixo os contatos do relé RA voltam para a posição de repouso.

Falha na Lubrificação

Em qualquer aparelho acima descrito, caso a pressão nominal da linha não seja atingida durante o período de lubrificação, ou seja, se PS não comutar seus contatos, os reles de RL e RA voltam para a posição de repouso e através dos contatos de RA pode-se acionar o circuito de alarme. O ciclo de lubrificação, entretanto, continuará funcionando como descrito anteriormente.

Lubrificação Manual

Um contato externo, botão, por exemplo, ligados nos terminais 14 e 15 (no EPLE-1) ou 13 e 14 (nos aparelhos da série EPL) caso seja acionado, resetará o período de intervalo e iniciará imediatamente, através do relé RL, novo período de lubrificação. Esse mesmo contato rearma o relé RA em caso de falha na lubrificação

Tipo EPLJ-1 – Supervisor de Lubrificação

Energizando-se o aparelho o relé de saída comuta seus contatos para a posição de trabalho.

O aparelho supervisiona quantas vezes a lubrificação de um equipamento é executada num determinado período de tempo, mostra esse valor e o compara com o selecionado em seu frontal através de chaves THUMB WHEEL. A informação de lubrificação executada chega ao aparelho por meio de impulsos fornecidos por um contato ou por um sensor indutivo e enquanto a frequência de impulsos recebidos for maior ou igual a selecionada, o relé de saída mantém seus contatos na posição de trabalho. Se a mesma for menor, o relé de saída comuta seus contatos para a posição de repouso. Nesse caso, tanto o estado do relé quanto o valor indicado no display, permanecem até que o aparelho seja resetado através de um contato externo.

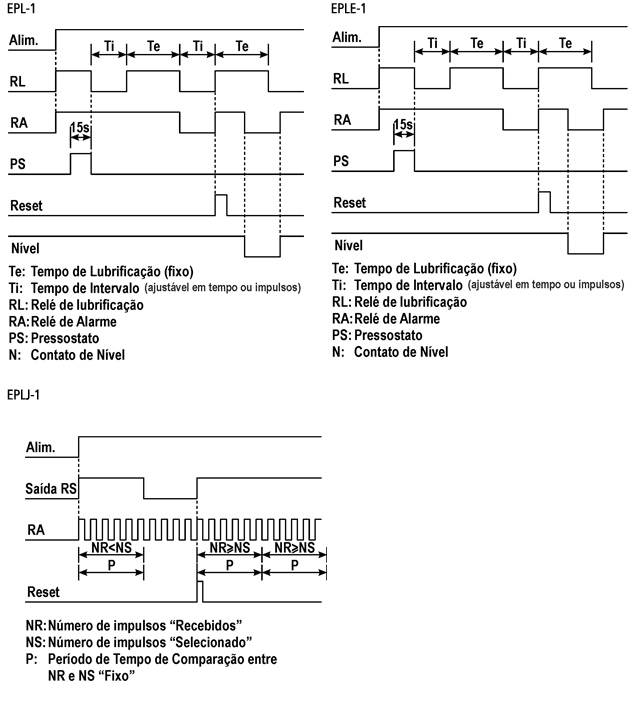

Diagrama(s) de funcionamento

reles-de-lubrificacao-EPL-1-diagrama

Diagrama(s) de ligação

reles-de-lubrificacao-EPL-1-ligacao

Dados técnicos

Alimentação (+10% -15%)

EPLE-1, EPL-1, EPLI-1, EPLT-1, EPLZ-1: 110 – 220 Vca

EPLJ-1: 110 ou 220 Vca.

Frequência da rede

50 ou 60 Hz ( especificar )

Consumo

EPLE-1, EPL-1, EPLI-1, EPLT-1, EPLZ-1: 3 VA

EPLJ-1: 5 VA

Temperatura ambiente

de 0 a +50ºC

Contatos de saída

5 A máx. em 250 Vca – carga resistiva

Escalas

Lubrificação

Por tempo fixo: EPLE-1: 60 seg.

Por tempo ajustável: EPL-1 e EPLT-1: 99 seg.

Por impulso: EPLI-1 e EPLZ-1: 99

Intervalo

Por tempo: EPLE-1: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 min. EPL-1 e EPLZ-1: 99 min.

Por impulso: EPLE-1: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 imp. EPLI-1 e EPLT-1: 99 imp.

Frequência de supervisão

Nº de impulsos (ajustável): EPLJ-1: 9, 99, 999

Período de tempo (fixo): EPLJ-1: 1 min, 1 hora, 5 horas, 10 horas.

Entrada

Tipo de entrada

Por contato:EPLE-1: quando utilizada a opção por impulso. EPLI-1, EPLT-1, EPLZ-1: normal

EPLJ-1: previsto no próprio aparelho.

Por sensor NPN: EPLJ-1: previsto no próprio aparelho.

Freq. máx. de impul

Por sensor: EPLJ-1: 200 pulsos/segundo

Por contato: EPLE-1, EPLI-1, EPLT-1, EPLZ-1 e EPLJ-1: 20 pulsos/segundo

Alimentação do sensor

EPLJ-1: 18 Vcc / 30 mA

Variantes

Série EPL: opções já previstas no projeto original e devem ser especificadas no pedido:

– Saída pulsada (relé RL) para a lubrificação onda quadrada 1 seg / 1 seg (outros tempos sob consulta).

– Informação de lubrificação na 2ª transição do pressostato PS.

– Informação de lubrificação com atraso fixo (tempo sob consulta) em relação a 1ª transição do contato PS.

Especiais

Qualquer aparelho para automatizar ou supervisionar ciclos de lubrificação, com lógica de funcionamento diferente daquelas apresentadas neste catálogo pode ser desenvolvido, sob consulta, pela Minulight.

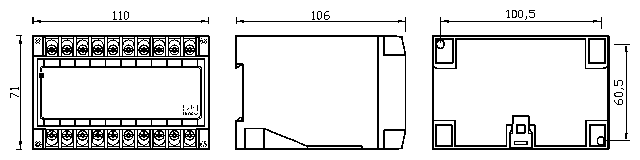

Dimensões (mm)

reles-de-lubrificacao-EPL-1-dimensoes
