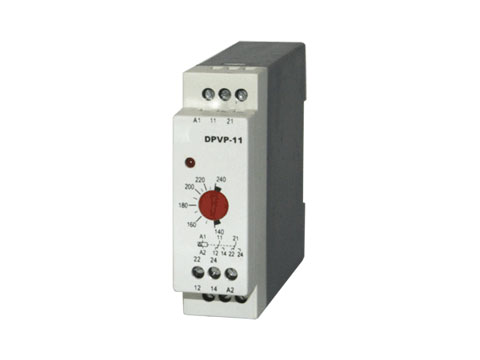

Relés de mínima e máxima tensão monofásicos

Tipo: DPVP-1 e 11, MPVP-1 e 11, DPVM-1 e 11, MPVM-1 e 11, DPVD-11, MPVD-1 e 11

Introdução

Os relés de subtensão DPVM-1, MPVM-1, DPVM-11 e MPVM-11, sobretensão DPVP-1, MPVP-1, DPVP-11 e MPVP-11 e relés de sub e sobretensão MPVD-1 e DPVD-11 e MPVD-11, foram desenvolvidos pela Minulight para proteção de equipamentos elétricos, monofásicos, que não podem operar quando sua tensão de alimentação estiver acima e/ou abaixo de seu valor nominal.

Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos (mediante uso de adaptador opcional para caixa D).

Funcionamento

Estes aparelhos possuem em seu frontal o ajuste da tensão, cujo valor determina a atuação de seus relés de saída. O funcionamento dos supervisores estão descritos abaixo

DPVM-1, MPVM-1, DPVM-11 e MPVM-11

Estes modelos supervisionam subtensão. Ao ser energizado o aparelho compara a tensão de alimentação com o valor ajustado em seu trimpot frontal. O relé de saída permanecerá energizado enquanto o valor da tensão ficar acima do ajustado e desernegizado na situação inversa.

DPVP-1, MPVP-1, DPVP-11 e MPVP-11

Estes modelos supervisionam sobretensão. Ao ser energizado o aparelho compara a tensão de alimentação com o valor ajustado em seu trimpot frontal. O relé de saída permanecerá energizado enquanto o valor da tensão ficar abaixo do ajustado e desernegizado na situação inversa.

MPVD-1, DPVD-11 e MPVD-11

Estes modelos supervisionam sobretensão e subtensão simultaneamente. Ao ser energizado o aparelho compara a tensão de alimentação com o valor ajustado em seus trimpots no seu frontal, o relé de saída permanecerá energizado enquanto o valor da tensão ficar abaixo do ajustado no trimpot de máxima e acima do ajustado no trimpot de mínima e desernegizado nas situações inversas.

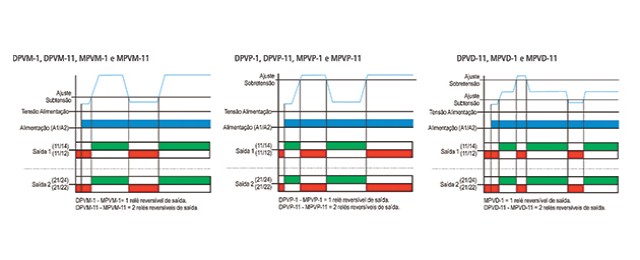

Diagrama(s) de funcionamento

reles-de-minima-e-maxima-tensao-monofasicos-DPVP-1-funcionamento

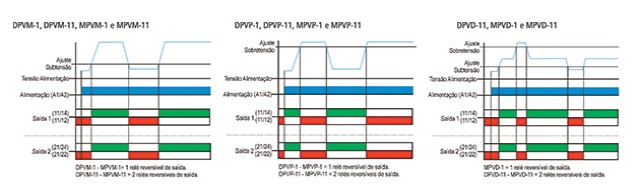

Diagrama(s) de ligação

reles-de-minima-e-maxima-tensao-monofasicos-DPVP-1-ligacao

Dados técnicos

Alimentação (-15% +10%)

24, 48, 110-125 Vcc / 110, 220, 380, 440 Vca (outras especificar)

DPVP, MPVP, DPVM e MPVM

110 Vca: Ajustável de 90 à 140

220 Vca:Ajustável de 140 à 240

380 Vca:Ajustável de 240 à 420

440 Vca: Ajustável de 380 à 500

24 Vcc: Ajustável de 18 à 30

48 Vcc:Ajustável de 36 à 60

110-125 Vcc:Ajustável de 90 à 140

DPVD e MPVD

110 Vca: Ajustável de mín 90 à 110 e máx 110 à 130

220 Vca: Ajustável de mín 160 à 220 e máx 220 à 260

380 Vca: Ajustável de mín 320 à 380 e máx 380 à 440

440 Vca: Ajustável de mín 380 à 440 e máx 440 à 500

24 Vcc: Ajustável de mín 20 à 24 e máx 24 à 30

48 Vcc: Ajustável de mín 38 à 48 e máx 48 à 58

54 Vcc: Ajustável de mín 44 à 54 e máx 54 à 64

110-125 Vcc: Ajustável de mín 105 à 125 e máx 125 à 145

Frequência da rede

50 – 60 Hz

Consumo

3 VA (aproximadamente)

Tempo de comutação

20 ms

Tempo de estabilização térmica

< 30 min.

Histerese (fundo de escala)

2%

Precisão da escala (fundo de escala)

2%

Precisão de repetibilidade

2%

Quantidade de saídas

DPVM-1, MPVM-1, DPVP-1, MPVP-1 e MPVD-1: 1 relé de saída

DPVM-11, MPVM-11, DPVP-11, MPVP-11, DPVD-11 e MPVD-11: 2 relés de saída

Capacidade máxima de saída

5 Amp 250Vac máx carga resistiva – reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura Ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho

20 a 90 % sem condensação

Material da caixa

Termoplástico

Terminais de saída

Parafusos com alojamento fixo

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 – 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafusos (com acessório para caixa D)

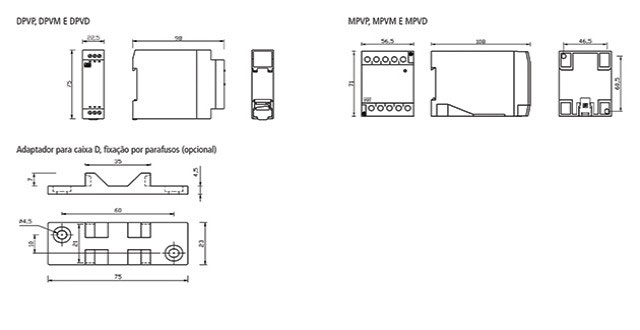

Dimensões (mm)

reles-de-minima-e-maxima-tensao-monofasicos-DPVP-1-dimensoes
