Relés de proteção contra fuga a terra Tipo: EPIT-11 e CPIT-11

By 6 de Fevereiro de 2016RELÉS DE PROTEÇÃO

Relés de proteção contra fuga a terra

Tipo: EPIT-11 e CPIT-11

Introdução

Os relés de fuga à terra tipos CPIT-11 e EPIT-11 foram projetados pela Minulight segundo normas de segurança internacionais e destinam-se à supervisão de motores, transformadores, sistemas de distribuição, máquinas industriais em geral, cabines primárias, etc. Atendem as funções ANSI 50 GS (atuação instantânea) ou 51 GS (ajuste temporizada).

Funcionamento

Um transformador toroidal (KDT) em cujo núcleo passam todos os condutores sob supervisão, envia ao mo-nitor um valor correspondente à indução provocada pela corrente diferencial existente nos condutores supervisionados. Em condições normais, a cada instante, a soma das correntes que circulam por esses condutores é ZERO. Com uma anomalia num dos circuitos, aparecerá uma corrente diferencial, que por indução fará surgir um valor de voltagem na saída do transformador toroidal. Tal sinal é amplificado e comparado pelo monitor com um valor pré-ajustado. Caso tal sinal persista por um tempo superior ao selecionado (tempo de retardo T2), e com valor maior que o predeterminado como aceitável, os relés de saída do monitor serão desenergizados e assim permanecerão até que o aparelho seja resetado. A supervisão somente estará ativa após o tempo T1 de inibição inicial.

Diagrama(s) de funcionamento

reles-de-protecao-contra-fuga-a-terra-EPIT-1-diagrama

Diagrama(s) de ligação

reles-de-protecao-contra-fuga-a-terra-EPIT-1-ligacao

Dados técnicos

Alimentação (-15% +10%)

EPIT-11: 110 -220 Vca (Bivolt)

CPIT-11: 110 ou 220 Vca (especificar)
Frequência da rede
50 ou 60 Hz (especificar)
Consumo
3 VA (Aproximadamente)
Escalas de corrente
7,5 a 25mA/ 75 a 250mA/ 90 a 300mA/ 150 a 500mA/ 0,75 a 2,5A (Usado em conjunto com sensor toroidal KDT)
Precisão de escala
± 3% (fim da escala)
Precisão de repetibilidade
± 2% (fim da escala)
Distância máxima entre sensor toroidal e relé
1 m Seção mínima recomendada para condutores
a serem monitorados pelo toróide
1 mm²
Tempo de comutação
20 ms
Tempo de retorno
100 ms
Tempo de estabilização térmica
< 30 min
Tempo de energização
< 2 seg
Retardo na atuação
0,1 a 3 seg.
Inibição inicial
0 a 15 seg.
Relés de saída
CPIT-11 / EPIT-11: 2 x 5 A máx. em 250 Vca carga resistiva-reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 52
Grau de proteção nos terminais
IP 10
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação

CPIT-11: Grampos

EPIT-11: Trilho DIN 35 mm ou parafusos

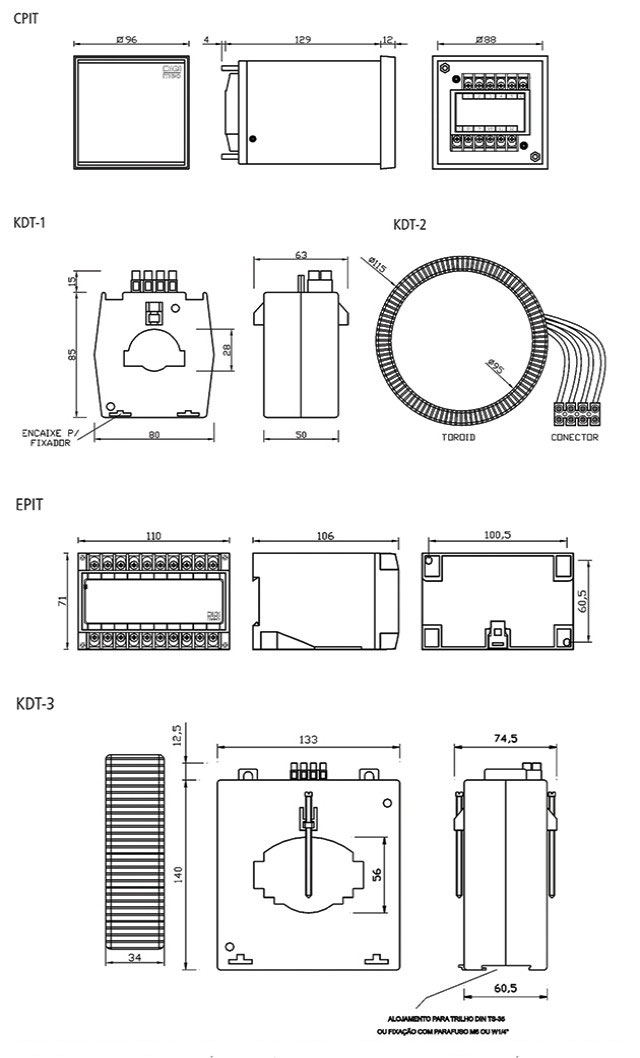

Dimensões (mm)

reles-de-protecao-contra-fuga-a-terra-EPIT-1-dimensoes
