Relés de proteção térmica Tipo: DPT-1, MPT-1, DPTR-1 e MPTR-1

By 6 de Fevereiro de 2016RELÉS DE PROTEÇÃO

Relés de proteção térmica

Tipo: DPT-1, MPT-1, DPTR-1 e MPTR-1

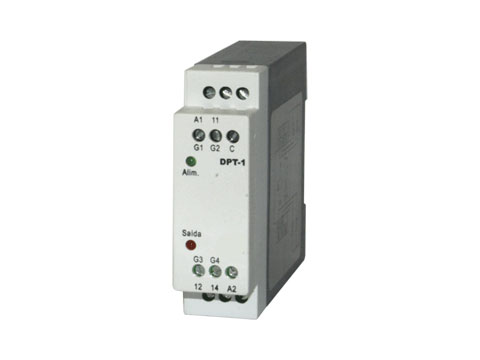

Introdução

Os relés de proteção térmica DPT-1, MPT-1, DPTR-1 e MPTR-1 foram desenvolvidos pela Minulight para proteção de equipamentos elétricos que trabalham com sensores de temperatura tipo PTC (coeficiente positivo de temperatura) inseridos em seus enrolamentos  ou mancais. Com dimensões compactas os mesmos podem ser acondicionados em pequenos espaços. Montados em caixas plásticas, apresentam alta resistência à choques e vibrações além de possuírem um sistema de fácil fixação em trilhos DIN ou por parafusos (mediante uso de adaptador opcional para caixa D).

Aplicação

Proteção de enrolamentos ou mancais de motores, geradores elétricos, bombas etc. contra superaquecimento causados por comutações frequentes, falta de lubrificação, falta de ventilação, proporcionando uma eficiente proteção independentemente da corrente que circulam nos disjuntores ou relés de sobrecarga.

Funcionamento

A medição de temperatura é feita através de sensor(es) do tipo PTC, que tem em suas características um coeficiente: Temperatura de disparo.

Alimentando-se o aparelho o relé de saída comuta seus contatos para a posição de trabalho, (led indicativo Saída aceso) e assim permanece até que a temperatura do sensor ou de pelo menos um sensor dos grupos de sensores PTC ligados a ele, atinja seu valor nominal (temperatura de disparo), comutando então, para a posição de repouso.

O retorno ao trabalho, após a normalização da temperatura, ocorre de forma automática nos modelos DPT-1 e MPT-1 e manualmente após pressionar o botão de reset nos modelos DPTR-1 E MPTR-1.

Obs: entrada reset no modelo DPTR-1: botão frontal ou remoto.

Diagrama(s) de funcionamento

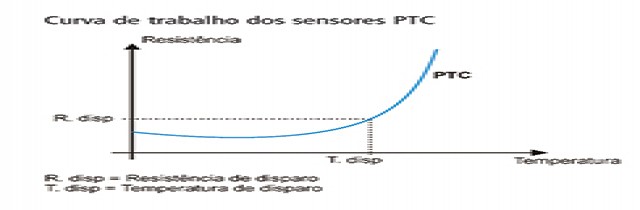

reles-de-protecao-termica-DPT-1-diagrama

Diagrama(s) de ligação

reles-de-protecao-termica-DPT-1-ligacao

Dados técnicos

Alimentação (-15% +10%)
12, 24 Vcc / 24, 42, 110, 220 Vca (especificar)
Frequência da rede
50 – 60 Hz Vca
Consumo
3VA (Aproximadamente)
Quantidade de sensores
Até 4 grupos de até 3 sensores em série
Tipo de sensor
Temperatura tipo Termistor PTC (Não fornecido)
Tipo de reset

DPT-1, MPT-1: Automático, após a normalização da temperatura

DPTR-1, MPTR-1: Manual, após a normalização da temperatura
Entrada reset

DPTR-1: Botão frontal ou Remoto (kit remoto não acompanha)

MPTR-1: Somente botão frontal
Histerese (fundo de escala)
Fixa: 1%
Precisão de repetibilidade
2%
Relé de saída
5 Amp 250Vac máx carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafusos (com acessório para caixa D)

Dimensões (mm)

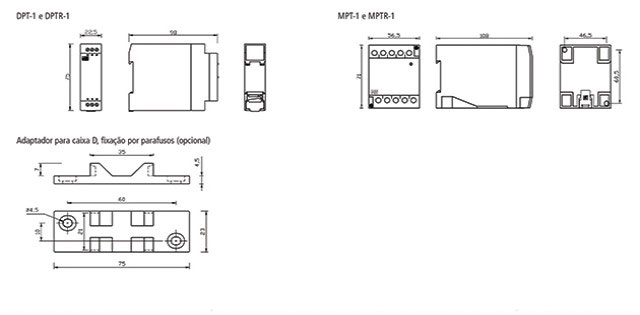

reles-de-protecao-termica-DPT-1-dimensoes
