Relés de sequência e falta de fase

Tipo: JPX-75, DPX-75 e MPX-75

Introdução

Os relés de proteção para tensão trifásica, tipos JPX-75, DPX-75 e MPX-75 foram desenvolvidos pela Minulight para proteção de equipamentos elétricos trifásicos que não podem operar quando houver falta de uma das fases ou desequilíbrio acentuado entre fases. Trabalham sob o princípio de funcionamento da assimetria angular e modular entre fases. Assimetria modular é um desequilíbrio acentuado dos valores de tensão entre as fases. Cada fase apresenta um valor de tensão muito diferente da outra. Ocorre quando há desbalanceamento das cargas entre as fases. Assimetria angular é uma defasagem diferente de 120ºC entre si, em um sistema trifásico. Ocorre com a queda de uma das fases originando um retorno de tensão (fase fantasma).

Com tamanho compacto atendem aos clientes que possuem problemas de espaço em seus painéis. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuir um sistema de fácil fi-xação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D).

Funcionamento

Alimentando-se o aparelho com as três fases R, S e T em sequência, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso) após um tempo fixo de aproximadamente 3 segundos. Comutará para a posição de repouso (led vermelho apaga), após um retardo fixo de 3 segundos se ocorrerem: falta de uma das fases, alteração angular ou modular entre fases. Possuem ainda a vantagem de detectar a falta de neutro da rede, para tanto, basta não conectar o jumper do aparelho (vide DIAGRAMA DE LIGAÇÃO).

Obs: Ao ligar o aparelho com as três fases, se o relé de saída não energizar, inverter duas fases quaisquer entre si.

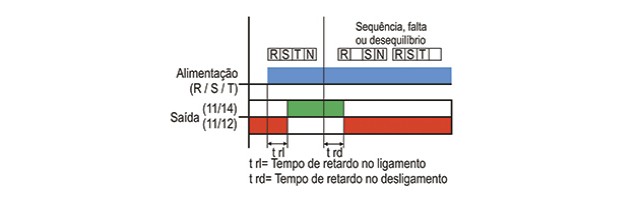

Diagrama(s) de funcionamento

reles-de-sequencia-e-falta-de-fase-JPX-75-diagrama

Diagrama(s) de ligação

reles-de-sequencia-e-falta-de-fase-JPX-75-ligacao

Dados técnicos

Alimentação (-15% +10%)
110, 220, 380 ou 440 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Sequência de fase
Positiva (RST – STR – TRS)
Falta de fase
Assimetria angular e modular
Ajuste da assimextria modular
10 a 35%
Assimetria angular
Fixa em 5%
Repetibilidade
2%
Tempo de retorno
100 ms
Histerese
< 3V
Retardo no Ligamento
Aproximadamente 3 segundos, fixo
Retardo no desligamento
Aproximadamente 3 segundos, fixo
Relé de saída
5 Amp 250Vac máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 – 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)

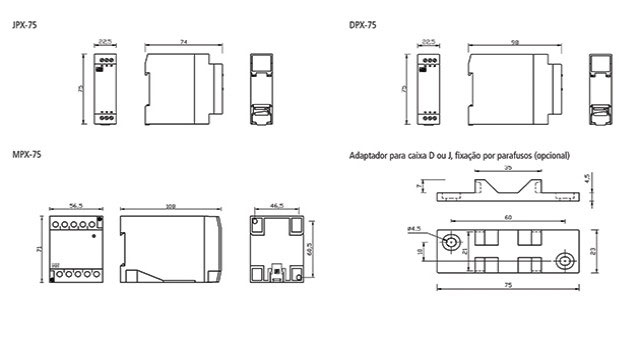

Dimensões (mm)

reles-de-sequencia-e-falta-de-fase-JPX-75-dimensoes
