Interruptores de segurança Tipo: SÉRIE ED

By 6 de Fevereiro de 2016SEGURANÇA DE MÁQUINA

Interruptores de segurança

Tipo: SÉRIE ED

Introdução

Os interruptores de segurança da série ED, de conformidade com EN 50047, foram desenvolvidos para oferecer uma gama de opções de acionamento através de microinterruptores com dois contatos NF de ruptura positiva conforme EN 60947-5-1, e diversas opções de cabeçotes de atuação.

Para facilitar a montagem, a série ED permite girar o cabeçote em 90° antes da instalação.

Próprios para aplicações em sistemas de comando categoria 4, segundo a NBR 14.153.

Estes interruptores podem ser aplicados em outras instalações que não sejam somente proteção de portas, como por exemplo: peças de máquinas que se movimentam, braços de guindastes, guinchos, elevadores, etc.

O acionamento destes interruptores é executado pela ação deslizante de uma guia ou outro movimento defletindo o pistão ou a alavanca.

Para aplicações de segurança é importante que a guia ou outros acionadores não ultrapassem completamente o interruptor, ultrapassando o pistão ou alavanca para retornar à sua posição inicial.

Principais Características

  • Certificações UL, TUV, e CE.
  • Ruptura positiva do contato NF conforme  IEC/EN60947-5-1.
  • Isolação dupla dispensando o terminal terra.
  • Grau de proteção IP 67.
  • Curso total dos pistões e das alavancas próprios para aplicações de segurança.
  • Atuação: abertura e fechamento de microinterruptores.
  • Conexão ao processo para conduíte padrão.

Diagrama(s) de funcionamento

Interruptores-de-seguranca-ED-diagrama

Dados técnicos

Normas
EN60947-5-1, UL508, EN50047, EN1088
Certificações
cULus, TUV e CE (para todas as diretrizes aplicáveis)
Operação de ruptura
positiva Contatos NF
Corrente mínima
5 mA máxima de 5Vcc
Corrente térmica
10 A
Tensão nominal de isolação
600Vca
Resistência de isolação
100000×10³ ohm min (500Vdc)
Resistência dos contatos
25×10 ?³ ohm máx (inicial)
Material da caixa
PBT + FB
Temperatura de trabalho
-25 a 80°C
Proteção contra choque elétrico
Classe II (dupla isolação)
Vida útil dos contatos Mecânica:
10.000.000
Vida útil dos contatos Elétrico:
150.000
Conexão ao processo
Rosca PG13,5
Fixação Por parafusos (2xM4)
Velocidade máxima de comutação
250 mm/seg.
Frequência máxima de comutação
6000 operações por hora
Grau de proteção da caixa
IP 67

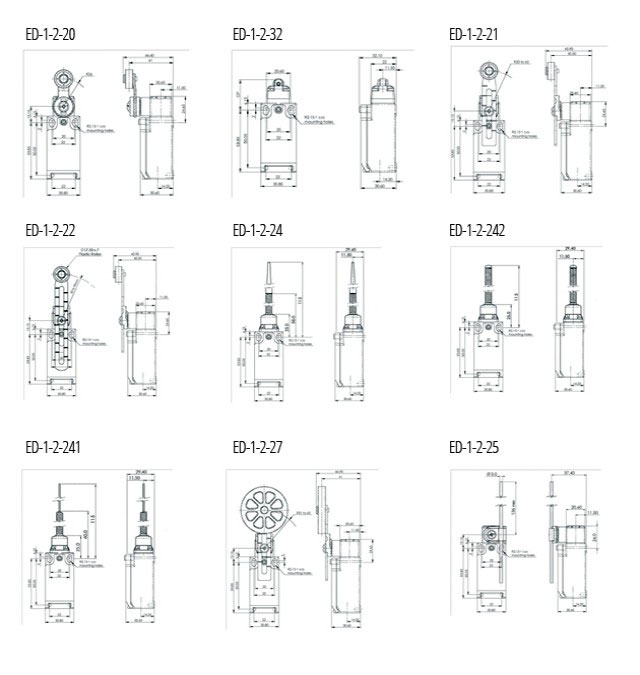

Dimensões (mm)

Interruptores-de-seguranca-ED-dimensoes
