Mini relés microprocessados Tipo: JPL-1, JPLI-1, JPLT-1, JPLZ-1, DPL-1, DPLI-1, DPLT-1, DPLZ-1

By 6 de fevereiro de 2016SEGURANÇA DE MÁQUINA

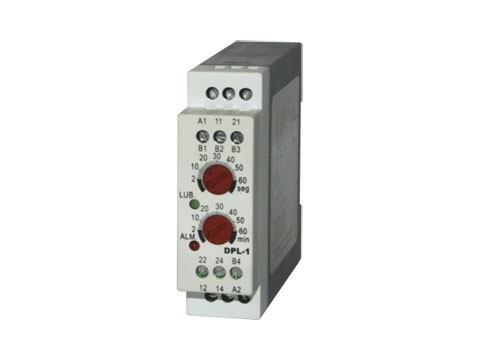

Mini relés microprocessados

Tipo: JPL-1, JPLI-1, JPLT-1, JPLZ-1, DPL-1, DPLI-1, DPLT-1, DPLZ-1

Introdução

Os mini relés de lubrificação microprocessados desta série foram desenvolvidos pela Minulight para o controle e supervisão de sistemas automáticos de lubrificação centralizada. Trabalham por período de operação com entrada independente para monitoração do nível de lubrificante. Com dimensões compactas, podem ser acondicionados em pequenos espaços, pois são montados em caixa plástica, apresentando alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D).

Funcionamento

MODO COM PRESSOSTATO

SAÍDA LUBRIFICAÇÃO

Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL (LUBRIFICAÇÃO) e RA (ALARME) comutam seus contatos para a posição de trabalho iniciando o período de lubrificação (indicado pelo led LUB. aceso). Uma vez atingida a pressão nominal na linha de lubrificação o contato do pressostato (bornes B2 – B3) “fecham”, indicando lubrificação efetuada. O relé de saída RL (LUBRIFICAÇÃO) comuta seus contatos para a posição de repouso após um retardo fixo de 10 segundos e inicia o período de pausa (indicado pelo led LUB. piscando). Concluído o período de pausa inicia um novo período de lubrificação, e assim sucessivamente.

SAÍDA ALARME

O relé de saída alarme voltará para a posição de repouso (led ALM. aceso) em uma das condições a seguir:

– Se os contatos do pressostato estiverem fechados durante todo o período de pausa, indicando pressão durante este período, o relé interpreta como falha no pressostato – “contatos colados”.

– Se ao concluir o período de lubrificação os contatos do pressostato não se fecharem, a linha de lubrificação não atingiu a pressão necessária.

– Se a chave boia conectada as bornes B1-B2 “abrir” seus contatos indicando baixo nível de lubrificante.

O relé de saída ALARME comutará novamente para a condição de trabalho automaticamente após a normalização das falhas acima.

MODO SEM PRESSOSTATO

SAÍDA LUBRIFICAÇÃO

Energizando-se o aparelho, com o lubrificante em seu nível normal, os relés de saída RL (LUBRIFICAÇÃO) e RA (ALARME) comutam seus contatos para a posição de trabalho iniciando o período de lubrificação (indicado pelo led LUB. aceso). Após o período de lubrificação o relé de saída RL (LUBRIFICAÇÃO) comuta seus contatos para a posição de repouso, iniciando o período de pausa (indicado pelo led LUB. piscando), concluído o período de pausa inicia um novo período de lubrificação, e assim sucessivamente.

SAÍDA ALARME

– O relé de saída alarme voltará para a posição de repouso (led ALM. aceso) somente se a chave boia conectada aos bornes B1-B2 “abrir” seus contatos indicando baixo nível de lubrificante.

O relé de saída ALARME comutará novamente para a condição de trabalho automaticamente após a normalização da falha.

Os aparelhos podem ter os períodos de lubrificação e pausa determinados: por tempo, por impulsos ou combinados, segundo a tabela abaixo:

MODELOPERÍODO DE LUBRIFICAÇÃOPERÍODO DE INTERVALO
JPL-1 / DPL-1TEMPOTEMPO
JPLI-1 / DPLI-1IMPULSOS*IMPULSOS*
JPLT-1 / DPLT-1TEMPOIMPULSOS*
JPLZ-1 / DPLZ-1IMPULSOS*TEMPO

*Para as versões com funcionamento por impulsos, os mesmos serão provenientes de um contato seco, contando pulso ao fechar os contatos (bornes B2 – B4).

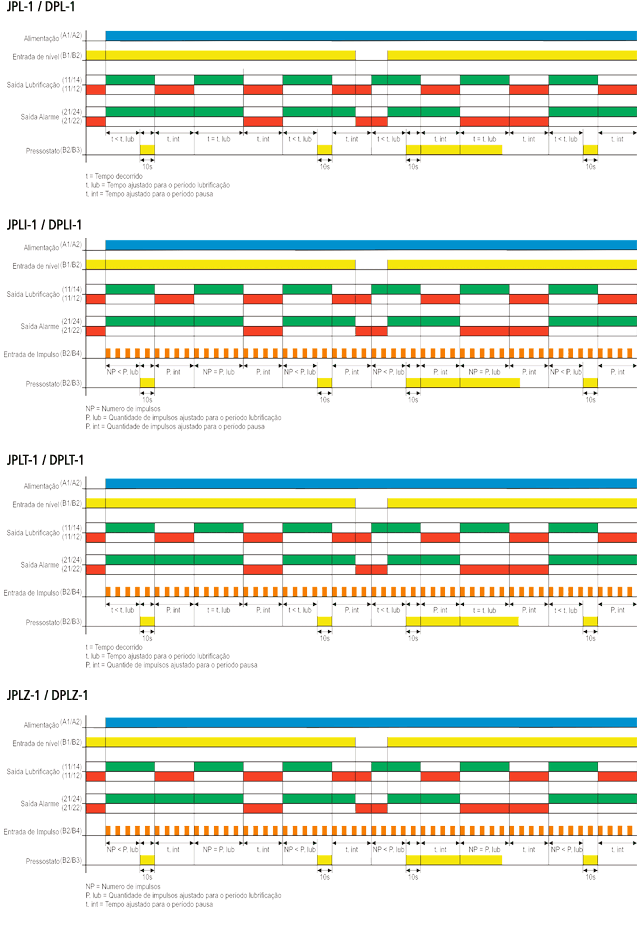

Diagrama(s) de funcionamento

Mini-reles-microprocessados-JPL-1-diagrama-funcionamento

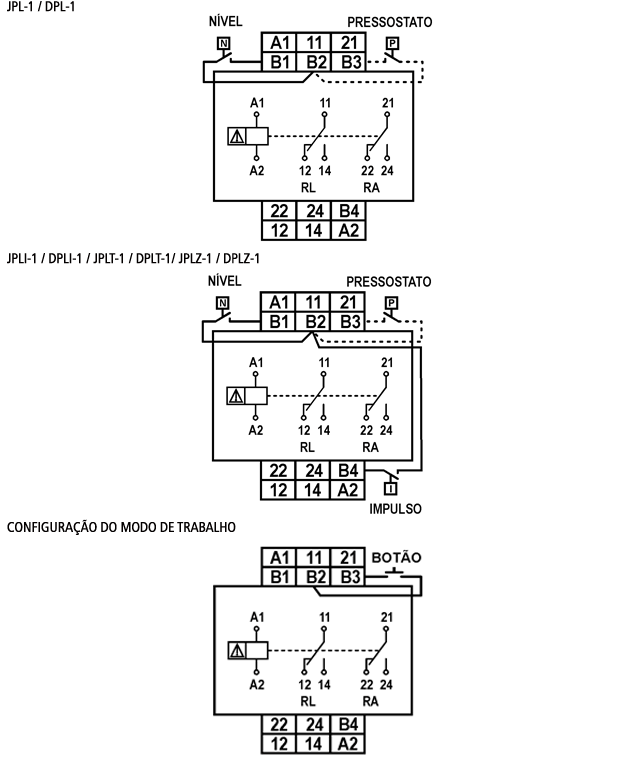

Diagrama(s) de ligação

Mini-reles-microprocessados-JPL-1-diagrama-ligacao

Dados técnicos

Alimentação (+10% -15%)24,48 Vca ou Vcc / 110, 220, 380, 440 Vca (especificar)
Frequência da rede50 – 60 Hz Vca
Consumo3 VA (aproximadamente)
EscalasJPL-1 e DPL-1: 60 segundos / 60 minutos
(Período de lubrificação/

Período de pausa)

JPLI-1 e DPLI-1: 100 Impulsos / 100 Impulsos

JPLT-1 e DPLT-1: 60 segundos / 100 Impulsos

JPLZ-1 e DPLZ-1: 100 Impulsos / 60 minutos

Precisão da escala6%
Repetibilidade2% fim de escala
Histerese<2% fim de escala
Tempo mínimo de reinicialização4 seg.
EntradasBoia: contato seco (nível baixo: contatos abertos / nível normal: contatos fechados)

Pressostato: contato seco NA (pressão nominal: contatos fechados)

Impulsos: contato seco NA (Conta quando contato fechado)

Relé de saída2 x 5 Amp 250Vac máx. carga resistiva – reversível
Material dos contatosAgCdO
Vida útil dos contatosMecânica (sem carga) 10.000.000 operações

Elétrica (com carga resistiva) 1.000.000 operações

Temperatura ambienteDe trabalho: 0 a 50°C

De armazenamento: -10 a 60°C

Umidade relativa de trabalho20 a 90% sem condensação
Material da caixaTermoplástico
Terminais de saídaParafusos com alojamento fixo
Grau de proteção da caixaIP 51
Grau de proteção nos terminaisIP 20
Capacidade dos terminaisFio: 2,5 mm²

Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm

FixaçãoTrilho DIN 35 mm ou parafuso com uso de acessório para caixa J e D

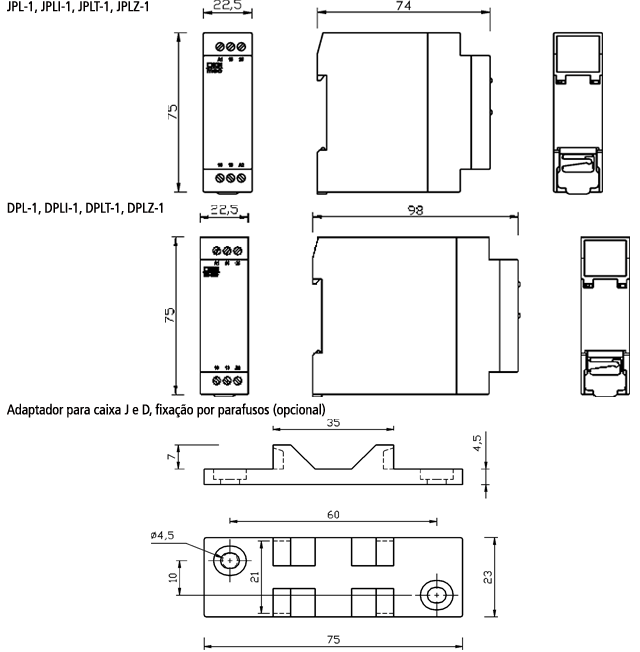

Dimensões (mm)

Mini-reles-microprocessados-JPL-1-dimensoes
