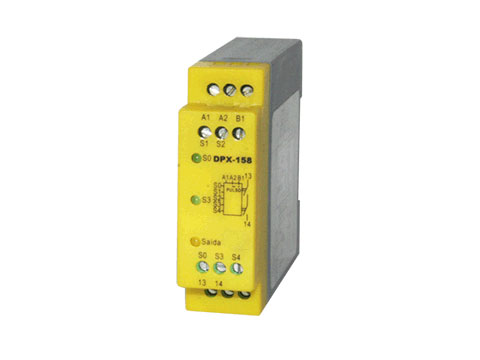

Relé microprocessado de acionamento bimanual Tipo: DPX-158

By 6 de Fevereiro de 2016SEGURANÇA DE MÁQUINA

Relé microprocessado de acionamento bimanual

Tipo: DPX-158

Introdução

 O relé microprocessado de simultaneidade bimanual, série DPX-158 T4, foi desenvolvido para aplicações industriais, atendendo as normas de segurança ABNT NBR 14153, categoria de comando 4, onde segurança, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. Podem ser acionados por botões comuns, botões ópticos ou por sensores capacitivos. Montados em caixas plásticas padronizadas com fixação através de trilho DIN ou parafusos mediante o uso de adaptador opcional.

Aplicação

  • Prensas;
  • Guilhotinas;
  • Máquinas de solda;
  • Puncionadoras;
  • Sistemas de máquinas, equipamentos e periféricos da categoria de comando 4.

Normas
NBR 14152, segurança em máquinas – dispositivos de comando bimanuais – aspectos fundamentais e princípios para projeto;
NBR 14153, segurança em máquinas – partes de sistemas de comando relacionados à segurança princípios gerais para projeto;
NBR 13930, prensas mecânicas – requisitos de segurança.
IEC 61.508 (Functional Safety of Electrical/Electronic/Programmable Electronic Safety-related Systems).
EN ISO 13.849-1-2006 (safety-related parts of control systems-part 1- general principles for design).
IEC/EN 60204-1-2006 (Safety of machinery – Electrical equipment of machines).

Monitoramento

Monitoramento  dos contatos do circuito a ser comandado (verificação de contatos auxiliares das contatoras).
Entrada duplo canal NA + NF e NPN + PNP.
Monitoramento de simultaneidade no acionamento (máximo 0,5 s) – impede que o sistema seja burlado.

Funcionamento

Ao pressionar os botões de forma simultânea (em um intervalo máximo de 0,5 seg) o aparelho checa as saídas (S21/Y1) verificando se os contatos (K1/K2) estão fechados. Após essa verificação é liberado o acionamento do circuito bimanual.

Após o acionamento, liberando ambos os botões, os contatos voltam para posição de repouso aguardando um novo comando. Se o segundo botão for acionado com um tempo maior que 0,5 seg. os contatos de saída permanecem na posição de repouso.

Indicação LED remoto (S11/X1):

LED remoto pisca lento enquanto estiver em repouso.

LED remoto pisca rápido quando ocorrer algum defeito.

Obs: Para um novo acionamento é necessário soltar ambos os botões. Quando ocorrer algum defeito, o aparelho deverá ser desernegizado e dessa forma será resetado.

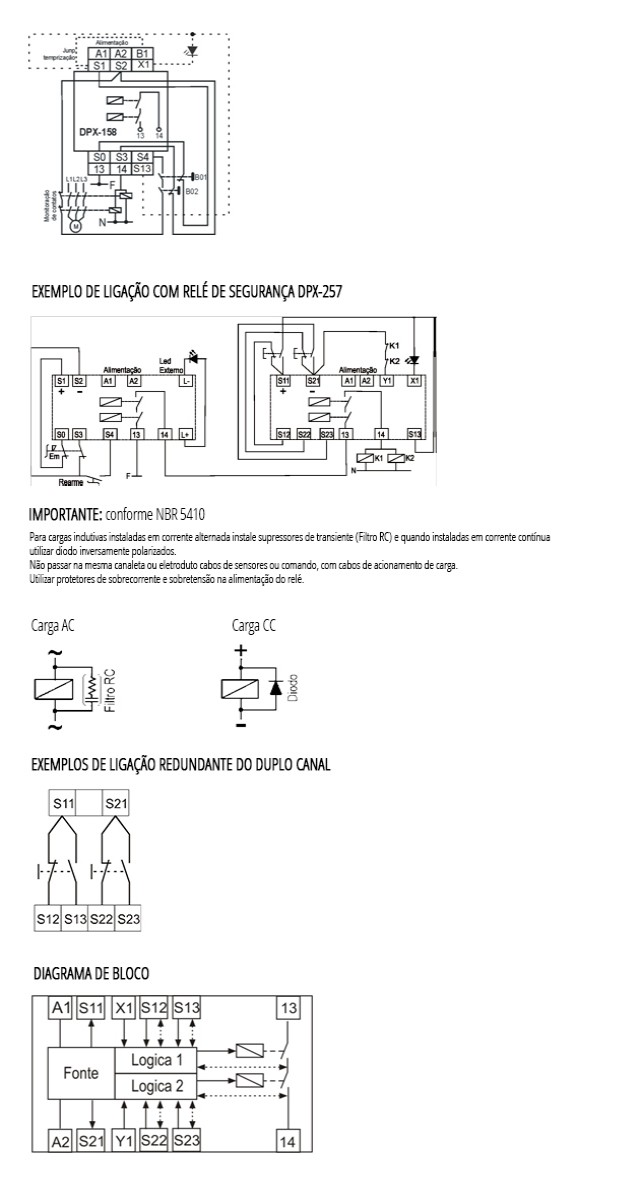

Diagrama(s) de ligação

rele-microprocessado-De-Acionamento-Bimanual-DPX-158-ligacao

Dados técnicos

Categoria de comando – (ABNT NBR-14153)
4
Alimentação
220 Vca ou 24 Vca / Vcc
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Número de canais
2
Tipo de contato
NF
Tempo de acionamento
< 0,5 seg.
Tempo de pulso p/ modo temporizado
Fixo 2 seg.
Tensão do canal S11/S12/S13
24 Vcc PNP
Tensão do canal S21/S22/S23
24 Vcc NPN
Tensão do canal S21/Y1
24 Vcc NPN (monitoração)
Corrente máxima para alimentação de
componentes semicondutores no duplo canal
25 mA
Tempo de comutação
20 ms
Tempo de retorno
100 ms
Tempo de estabilização térmica
< 30 min
Tempo de energização
< 2 seg
Relés de saída
2 x 5A 250 Vca máx. carga resistiva – NA
Vida útil dos contatos Mecânica (sem carga)
10.000.000 operações
Vida útil dos contatos Elétrica (com carga resistiva)
100.000 operações
Ensaios de EMC – relatórios de medição:
11841 – 204 de 21/10/2011 emitido pelo IPT
IEC 60255-22-2, 60255-22-3, 60255-22-4, 60255-22-5,
PX 055/11 de 18/01/2013 emitido pelo INPE/LIT
60255-22-6, 61000-3-2, 61000-4-8, 61000-4-11 e CISPR-22
Temperatura de trabalho
0 a 50°C
Temperatura de armazenamento
-10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Imunidade ao distúrbio Atendendo
IEC 801-4 nível III e IEC 2254
Material da caixa
Termoplástico
Fixação
Trilho DIN 35mm ou parafuso (com uso de acessório opcional)
Sinalização / Indicação
LED de operação (canal 1 e canal 2) e Contatos de saída (K1 / K2).

Dimensões (mm)

rele-microprocessado-De-Acionamento-Bimanual-DPX-158-dimensoes
