Supervisores de redes trifásicas Tipo: DPX-110 e DPX-210

By 6 de Fevereiro de 2016SUPERVISOR TRIFÁSICO

Supervisores de redes trifásicas

Tipo: DPX-110 e DPX-210

Introdução

Os supervisores de redes trifásicas DPX-110 e DPX-210 foram desenvolvidos pela Minulight para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência a choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante uso de adaptador opcional para caixa D). Atendem às funções ANSI: 27, 47, 48 e 59.

Funcionamento

Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao aparelho, os relés de saída do supervisor serão energizados e assim permanecerão até que ocorra:

Falta de fase (ANSI função 48)
Se o aparelho detectar a falta de uma das fases seus relés de saída serão desenergizados instantaneamente.

Sequência de fase (ANSI função 47)

Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

Sub ou Sobre tensão (ANSI função 27 e 59)

Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.

DPX-110: possui tempo de retardo na energização fixo.
DPX-210: possui tempo de inibição na energização fixo.

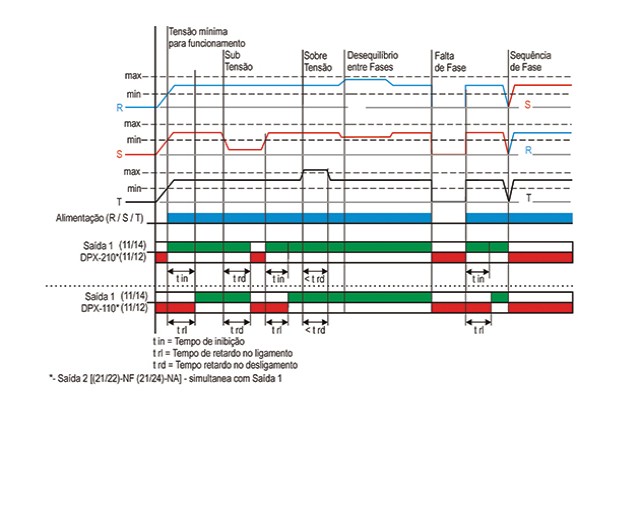

Diagrama(s) de funcionamento

Diagrama(s) de ligação

supervisores-de-redes-trifasicas-tipo-dpx-110-e-dpx-210-ligacao

Dados técnicos

Alimentação (-15% +10%)
110, 220, 380, 440, 460 ou 480 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Sequência de fase (ANSI 47)
Positiva (RST – STR – TRS)
Falta de fase (ANSI 48)
Completa
Subtensão (ANSI 27)

110Vca – ajustável de 80 a 110 Vca

220Vca – ajustável de 160 a 220 Vca

380Vca – ajustável de 320 a 380 Vca

440Vca – ajustável de 380 a 440 Vca

460Vca – ajustável de 400 a 460 Vca

480Vca – ajustável de 420 a 480 Vca

Sobretensão (ANSI 59)

110Vca – ajustável de 110 a 140 Vca

220Vca – ajustável de 220 a 280 Vca

380Vca – ajustável de 380 a 440 Vca

440Vca – ajustável de 440 a 500 Vca

460Vca – ajustável de 460 a 520 Vca

480Vca – ajustável de 480 a 540 Vca
Retardo no desligamento
200 ms (outros tempos sob pedido)
Retardo no ligamento
200 ms (outros tempos sob pedido)
Repetibilidade
2% fim de escala
Histerese
< 2% fim de escala
Tempo de comutação
20 ms
Tempo de retorno
100 ms
Tempo de estabilização térmica
< 30 min
Tempo de energização
< 2 seg
Relé de saída
2 x 5 Amp 250Vac máx carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente

De trabalho: 0 a 50°C

De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso (com acessório para caixa D)

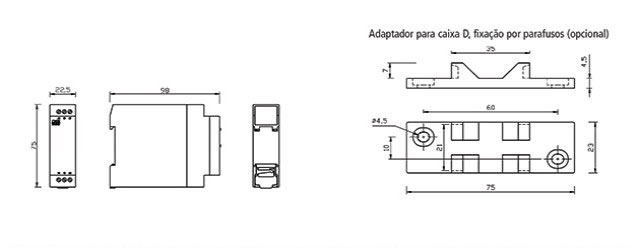

Dimensões (mm)

supervisores-de-redes-trifasicas-tipo-dpx-110-e-dpx-210-dimensoes
