Supervisores de redes trifásicas Tipo: DPX-111 e DPX-211

By 6 de Fevereiro de 2016SUPERVISOR TRIFÁSICO

Supervisores de redes trifásicas

Tipo: DPX-111 e DPX-211

Introdução

Os supervisores de redes trifásicas DPX-111 e DPX-211 foram desenvolvidos pela Minulight para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos (mediante uso de adaptador opcional para caixa D). Atendem às funções ANSI: 27, 47, 48, 59 e 60. Trabalham sob o princípio da assimetria modular e angular. “Assimetria modular” é um desequilíbrio acentuado dos valores de tensão entre as fases. Cada fase apresenta um valor de tensão muito diferente da outra. Ocorre quando há desbalanceamento das cargas entre as fases. “Assimetria angular” é uma defasagem diferente de 120° entre si, em um sistema trifásico. Ocorre com a queda de uma das fases originando um retorno de tensão (fase fantasma).

Funcionamento

Com as três fases da rede equilibradas e na sequência convencionada, ligadas ao aparelho os relés de saída do supervisor serão energizados, e assim permanecerão até que ocorra:

Desequilíbrio entre fases (ANSI função 60): O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si.(assimetria angular). Os relés serão instantaneamente desenergizados.

Falta de fase (ANSI função 48): O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.

Sequência de fase (ANSI função 47): Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

Sub ou Sobretensão (ANSI função 27 e 59): Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão desenergizados instantaneamente.

DPX-111: possui tempo de retardo na energização fixo.
DPX-211: possui tempo de inibição na energização fixo.

Nota: Tanto no ligamento quanto no desligamento há um retardo de 200 ms na atuação dos relés, para que não haja uma atuação errônea por parte do supervisor e fique acionando os reles à qualquer oscilação. A pedidos podem ser fornecidos com outros tempos.

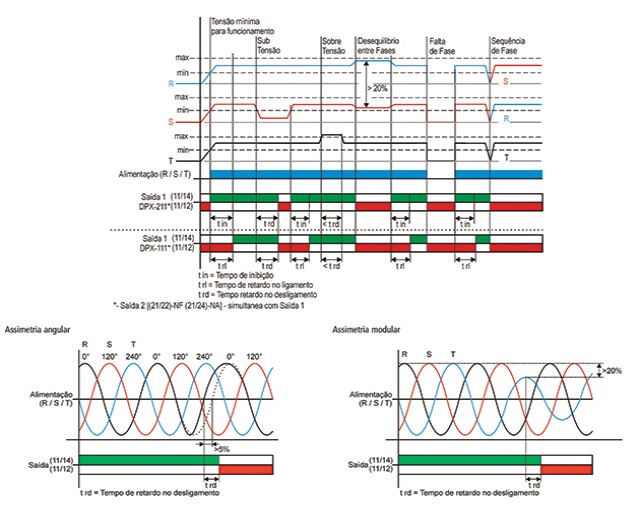

Diagrama(s) de funcionamento

supervisores-de-redes-trifasicas-tipo-dpx-111-e-dpx-211-diagrama

Diagrama(s) de ligação

supervisores-de-redes-trifasicas-tipo-dpx-111-e-dpx-211-ligacao

Dados técnicos

Alimentação (-15% +10%)
110, 220, 380, 440, 460 ou 480 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Sequência de fase (ANSI 47)
Positiva (RST – STR – TRS)
Falta de fase (ANSI 48)
Completa
Desequilíbrio entre fases (ANSI 60)
Assimetria modular: 20% fixo Assimetria angular: 5% fixo
Subtensão (ANSI 27)

110Vca – ajustável de 80 a 110Vca

220Vca – ajustável de 160 a 220Vca

380Vca – ajustável de 320 a 380Vca

440Vca – ajustável de 380 a 440Vca

460Vca – ajustável de 400 a 460Vca

480Vca – ajustável de 420 a 480Vca
Sobretensão (ANSI 59)

110Vca – ajustável de 110 a 140Vca

220Vca – ajustável de 220 a 280Vca

380Vca – ajustável de 380 a 440Vca

440Vca – ajustável de 440 a 500Vca

460Vca – ajustável de 460 a 520Vca

480Vca – ajustável de 480 a 540Vca
Retardo no desligamento
200 ms (outros tempos sob pedido)
Retardo no ligamento
200 ms (outros tempos sob pedido)
Repetibilidade
2% fim de escala
Histerese
< 2% fim de escala
Tempo de comutação
20 ms
Tempo de retorno
100 ms
Tempo de estabilização térmica
< 30 min
Tempo de energização
< 2 seg
Reles de saída
2 x 5 Amp 250Vac máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações
Temperatura Ambiente
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90 % sem condensação
Material da caixa
Termoplástico
Terminais de saída
Parafusos com alojamento fixo
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso (com acessório para caixa D)

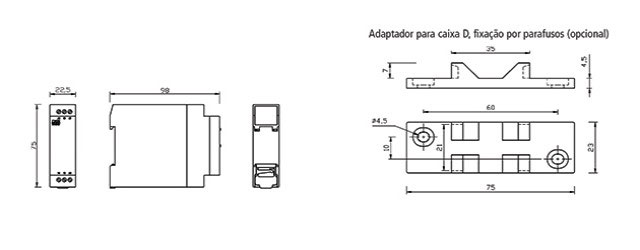

Dimensões (mm)

supervisores-de-redes-trifasicas-tipo-dpx-111-e-dpx-211-dimensoes
