Supervisores de redes trifásicas Tipo: MPX-193 e MPX-197

By 6 de Fevereiro de 2016SUPERVISOR TRIFÁSICO

Supervisores de redes trifásicas

Tipo: MPX-193 e MPX-197

Introdução

Os supervisores de redes trifásicas MPX-193 e MPX-197 foram desenvolvidos pela Minulight para proteção de equipamentos elétricos que não podem operar quando houver anomalias no sistema trifásico tais como: falta de fase, inversão da sequência das fases, desequilíbrio entre fases, bem como sub ou sobretensão em sua alimentação. Com tamanho compacto são montados em caixas plásticas apresentando alta resistência à choques ou vibrações, além de um sistema de fácil fixação em trilhos DIN ou parafusos. Atendem às funções ANSI 27, 47, 48, 59 e 60.

Funcionamento

Com a entrada de alimentação auxiliar energizada e a entrada de supervisão com as três fases R, S, T em sequência correta e com a tensão normal, o relé de saída comuta seus contatos para a posição de trabalho, retornando para a posição de repouso quando ocorrer uma ou mais situações abaixo:

Desequilíbrio entre fases (ANSI função 60)
O aparelho detecta um desequilíbrio no valor da tensão entre fases superior à 20% do valor nominal (assimetria modular) ou uma defasagem maior que 5% do que os 120°normais entre si (assimetria angular). Os relés serão instantaneamente desenergizados.

Falta de fase (ANSI função 48)
O aparelho detecta a falta de uma das fases da alimentação e desenergizará instantaneamente seus relés de saída sempre que uma delas for inferior em 20% ao valor da tensão de alimentação nominal do aparelho. Isso garante seu funcionamento mesmo quando se supervisiona circuitos com motores elétricos que induzem uma voltagem que aparenta ser a fase que está faltando.

Sequência de fase (ANSI função 47)
Se a sequência convencionada como correta for trocada, o que causaria inversão na rotação dos motores elétricos alimentados por esse circuito, os relés de saída serão instantaneamente desenergizados.

Sub ou Sobretensão (ANSI função 27 e 59)
Se o valor de alimentação da rede trifásica diminuir ou aumentar até valores, individualmente ajustáveis no frontal do aparelho, os relés de saída serão
desenergizados instantaneamente.

O relé MPX-193 possui um tempo ajustável de inibição na energização da alimentação auxiliar ou no restabelecimento das condições ajustadas para começar a supervisionar a mínima ou máxima tensão trifásica na entrada de supervisão, enquanto que o relé MPX-197 possui um tempo ajustável de retardo no ligamento.
Estes supervisores detectam falta de fase com nível de tensão de retorno, na fase interrompida, menor que 80% da tensão de alimentação.

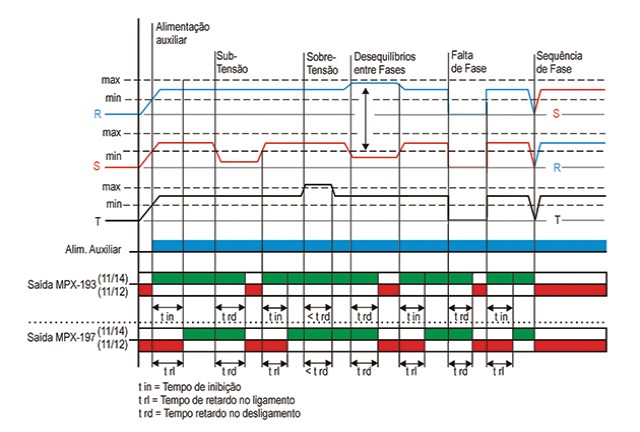

Diagrama(s) de funcionamento

supervisores-de-redes-trifasicas-tipo-mpx-193-e-mpx-197-diagrama

Diagrama(s) de ligação

supervisores-de-redes-trifasicas-tipo-mpx-193-e-mpx-197-ligacao

Dados técnicos

Alimentação auxiliar22 – 60 Vcc, 115 – 340 Vcc / 20 – 48 Vca, 90 – 240 Vca (especificar)
Frequência da rede50 – 60 Hz
Consumo3 VA (aproximadamente)
Entrada de medição trifásica (-15% +10%)110, 220, 380, 440, 460 ou 480 Vca (especificar)
Sequência de fases (ANSI 47)Positiva (RST – STR – TRS)
Falta de fases (ANSI 48)20% abaixo da tensão nominal
Subtensão (ANSI 27)110Vca – ajustável de 80 a 110 Vca
220Vca – ajustável de 160 a 220 Vca380Vca – ajustável de 320 a 380 Vca
440Vca– ajustávelde380a440 Vca460Vca – ajustável de 400 a 460 Vca
480Vca – ajustável de 420 a 480 Vca
Sobretensão (ANSI 59)110Vca – ajustável de 110 a 140 Vca
220Vca – ajustável de 220 a 280 Vca
380Vca – ajustável de 380 a 440 Vca
440Vca – ajustável de 440 a 500 Vca
460Vca – ajustável de 460 a 520 Vca
480Vca – ajustável de 480 a 540 Vca
Precisão nos ajustesTensão: ± 2%
Retardo no desligamento0 a 10s
Inibição na partidaMPX-193: 0 a 20s
Retardo no ligamentoMPX-197: 0 a 20s
RepetibilidadeTensão: 2% fim de escala

Tempo: 5% fim de escala

HistereseTensão: < 2% fim de escala

Tempo: 2% fim de escala

Tempo de comutação20 ms
Tempo de retorno100 ms
Tempo de estabilidade térmica< 30 min
Tempo de energização< 2seg
Relé de saída5 Amp 250 Vca máx carga resistiva – reversível
Vida útil dos contatosMecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Material dos contatosAgCdO
Temperatura ambienteDe trabalho: 0 a 50° C

De armazenamento: -10 a 60° C

Umidade relativa de trabalho20 a 90% sem condensação
Material da caixaTermoplástico
Terminais de saídaParafuso com alojamento fixo
Grau de proteção da caixaIP 51
Grau de proteção dos terminaisIP 20
Capacidade dos terminaisFio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

FixaçãoTrilho DIN 35 mm ou parafuso

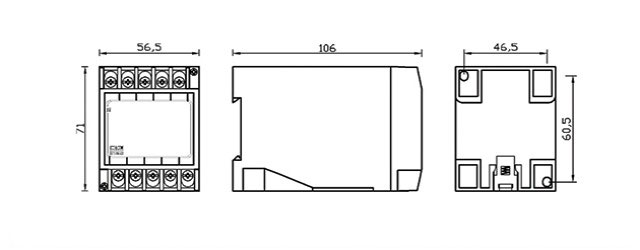

Dimensões (mm)

supervisores-de-redes-trifasicas-tipo-mpx-193-e-mpx-197-dimensoes
