Temporizador eletromecânico com retardo na energização Tipo: TTEN-1

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizador eletromecânico com retardo na energização

Tipo: TTEN-1

Introdução

O temporizador tipo TTEN-1 da Minulight, é um aparelho eletromecânico, movido por um motor síncrono, com intervalo ajustável e leitura do tempo através do deslocamento do botão frontal.

Aplicações

São aplicados em processos não repetitivos e nos de longa duração onde é necessária a contagem do tempo acumulado não podendo ocorrer o retorno ao início em caso de falta de energia. São exemplos dessas aplicações os banhos de galvanoplastia, fornos para tratamento térmico, fornos para cerâmica, etc.

Funcionamento

O micro interruptor de saída, comuta seus contatos após o intervalo de tempo selecionado na escala do aparelho. Um segundo micro interruptor desliga o motor após a comutação do circuito de carga para proteger o aparelho contra desgaste de suas peças móveis. O retorno é manual, ou seja, nova seleção de tempo deve ser feita para outra temporização.

Montagem

Os temporizadores tipo TTEN-1 são montados em caixa plástica, para embutir em painel com fixação por meio de parafusos. De construção robusta e compacta, resistente a vibrações e elevadas temperaturas de trabalho, são indicados para qualquer tipo de aplicação industrial. Além da indicação do tempo decorrido pelo deslocamento do botão frontal, possui sinalização luminosa incorporada indicativa da temporização (motor ligado).

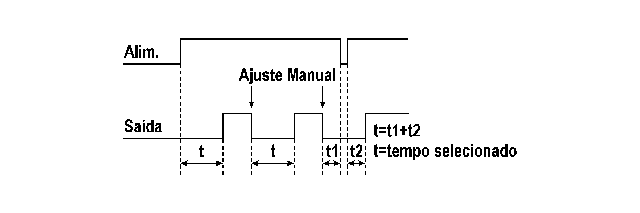

Diagrama(s) de funcionamento

temporizador-eletromecanico-com-retardo-na-energizacao-tipo-tten-1-funcionamento

Diagrama(s) de ligação

temporizador-eletromecanico-com-retardo-na-energizacao-tipo-tten-1-ligacao

Dados técnicos

Alimentação (+10% -15%)110 ou 220 Vca ( especificar )
Frequência da rede50 ou 60 Hz ( especificar )
Consumo3 VA
Escalas em 60 Hz120 seg / 4 – 8 – 16 – 30 – 60 – 120 min / 4 – 8 – 16 – 24 hs (especificar)
Escalas em 50 Hz150 seg / 5 – 10 – 20 – 35 – 75 – 150 min / 5 – 10 – 20 – 30 hs (especificar)
Precisão de escala± 2% do fim de escala
Precisão de repetibilidade± 1% do fim de escala
Contatos de saída5 A máx. em 250 Vca carga resistiva
Temperatura ambiente0 a +50ºC

Dimensões (mm)

temporizador-eletromecanico-com-retardo-na-energizacao-tipo-tten-1-dimensoes
