Temporizador microprocessado

Tipo: SMS-48

Introdução

O temporizador microprocessado SMS-48 foi projetado pela DIGIMEC para execução de ciclos de tempo na indústria de PANIFICAÇÃO. A programação do tempo é feita  pelo operador e os valores ficam  gravados  em  memória EEPROM. De construção robusta, compacta e design moderno, este temporizador é montado em caixa padronizada de 72×72 mm de frontal para embutir em painéis.

Características

  • Design moderno.
  • Fácil programação.
  • Alta precisão.
  • Circuito de proteção com micro de segurança.
  • Uma entrada para inibição.
  • Uma entrada para partida / parada / reset.
  • Tempo programável pelo teclado frontal.
  • Operação com ou sem memória.
  • Ótima visualização.

Aplicação

  • Indústrias da panificação.
  • Outras onde se necessita de temporização de precisão independente.

Funcionamento

Programa 1 (não memoriza ñ.M.)
Programa 2 (memoriza ME.)
(veja manual)

Diagrama(s) de ligação

temporizador-microprocessado-tipo-sms-48-ligacao

Dados técnicos

Alimentação ( -15 a +10%)110 ou 220 Vca ( especificar )
Freqüência da rede50 – 60 Hz
Consumo4 VA
Indicação digitalDisplay à leds vermelhos de alto brilho com 2 dígitos
Altura dos dígitos10 mm
Entrada p/ micro segurançaContato seco (bornes 7 e 2)
Entrada partida / resetContato seco (bornes 7 e 4)
Tempo de processoAjustável de 00 a 99 minutos
SaídaÀ relé NA 5A 250 Vca cos j = 1 (bornes 8 e 9)
Temperatura ambienteDe trabalho: 0 a +50ºC

De armazenamento: -10 a +65ºC

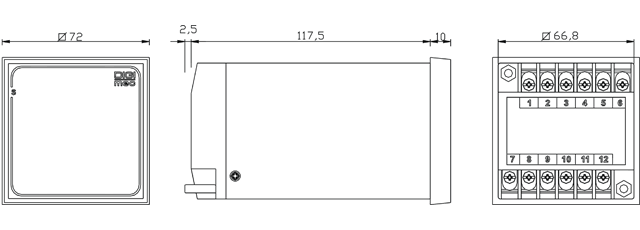

Dimensões (mm)

temporizador-microprocessado-tipo-sms-48-dimensoes
