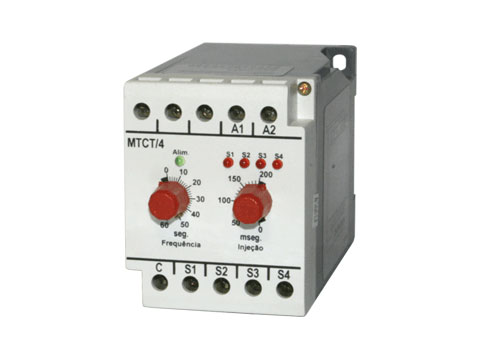

Temporizadores cíclicos para comando de solenoides Tipo: MTCT/2, MTCT/3 e MTCT/4

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores cíclicos para comando de solenoides

Tipo: MTCT/2, MTCT/3 e MTCT/4

Introdução

Os temporizadores microprocessados tipos MTCT/2, MTCT/3 e MTCT/4 foram projetados para aplicações onde se necessita comandar ciclicamente solenóides com tempo de atuação e de intervalo ajustáveis e repetitivos, como por exemplo, em sistemas de filtros de mangas. Estes temporizadores são montados em caixas padronizadas para fixação interna em painéis elétricos através de trilhos DIN 46277 ou parafusos.

Funcionamento

Uma vez energizado o temporizador, os solenóides ligados às saídas são energizados em sequência por um tempo selecionado existindo um intervalo, também ajustável, entre duas saídas consecutivas. Durante esse intervalo todos os solenóides estarão desenergizados. Assim, um a um os solenóides ligam e desligam em sequência até o último, quando então retorna ao primeiro e assim sucessivamente, até que o aparelho seja desenergizado.

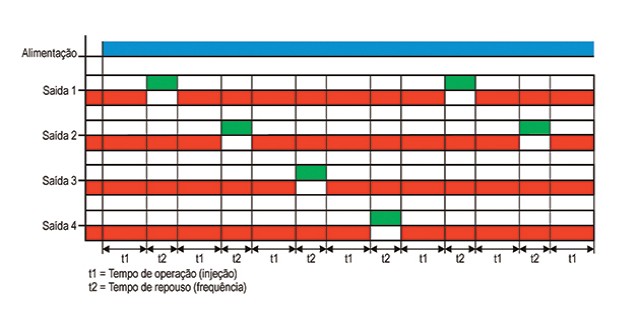

Diagrama(s) de funcionamento

temporizadores-ciclicos-para-comando-de-solenoides-tipo-mtct2-mtct3-e-mtct4-diagrama

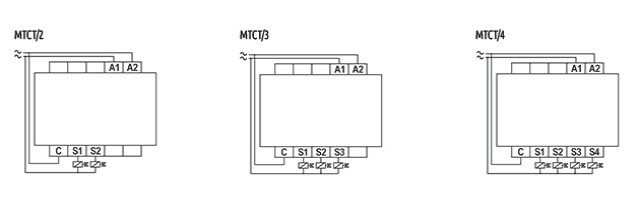

Diagrama(s) de ligação

temporizadores-ciclicos-para-comando-de-solenoides-tipo-mtct2-mtct3-e-mtct4-ligacao

Dados técnicos

Alimentação (-15% +10%)
22 – 60 Vcc / 20 – 48 Vca ou 90 – 240 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
10 VA (aproximadamente)
Tempo de operação (T1)
0 a 200 ms (*)
Tempo de repouso ou intervalo (T2)
0 a 60 seg (*)
Precisão de escala
5% fim de escala (a 25ºC)
Repetibilidade
4% fim de escala (a 25ºC)
Corrente de saída
1 A
Tempo mínimo de reinicialização
100 ms
Número de saídas
MTCT/2: 2 saídas
MTCT/3: 3 saídas
MTCT/4: 4 saídas
Material dos contatos
AgCdO
Temperatura ambiente
De trabalho: 0 a 50°C De armazenamento: -10 a +60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Material da caixa
Termoplástico
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso
