Temporizadores com retardo na desenergização Tipo: DTD-1 / 11 e MTD-1 / 11

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores com retardo na desenergização

Tipo: DTD-1 / 11 e MTD-1 / 11

Introdução

Os temporizadores eletrônicos com “RETARDO NA DESENERGIZAÇÃO” da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.

Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.

Funcionamento

Os temporizadores com a função “RETARDO NA DESENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado (DTD-1, MTD-1 e MTD-11) ou no fechamento de um contato auxiliar (DTD-7, MTD-7, MTD-77, FTD-7, STD-7 e CTD-7). Os mesmos retornam para a posição de repouso após o intervalo de tempo (t1) selecionado em sua escala, contado a partir da desenergização do mesmo ou da abertura do contato auxiliar.

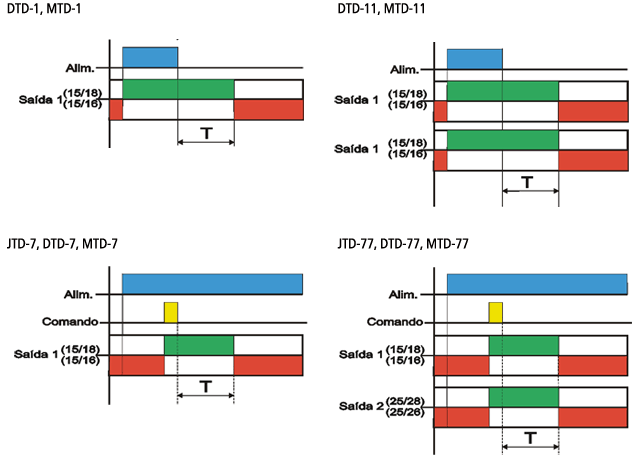

Diagrama(s) de funcionamento

temporizadores-com-retardo-na-desenergizacao-tipo-dtd-1-11-e-mtd-1-11-funcionamento

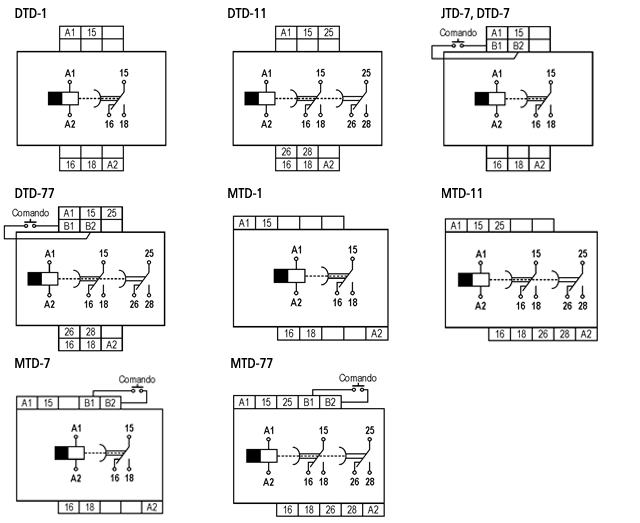

Diagrama(s) de ligação

temporizadores-com-retardo-na-desenergizacao-tipo-dtd-1-11-e-mtd-1-11-ligacao

Dados técnicos

Alimentação (-15% +10%)

12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta)

Frequência da rede

50 – 60 Hz

Consumo

3 VA (aproximadamente)

Escalas (especificar)

0,5 – 1,5 – 3 – 6 – 15 – 30 – 60 – 120 – 180 – 300 seg

Precisão de escala

6% fim de escala (a 25ºC)

Repetibilidade

2% fim de escala (a 25ºC)

Histerese

<2% fim de escala (a 25ºC)

Tempo mínimo de reinicialização

100 ms

Relé de saída

5 A 250Vca máx. carga resistiva – reversível

Material dos contatos

AgCdO

Vida útil dos contatos

Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambiente

De trabalho: 0 a 50°C De armazenamento: -10 a +60°C

Umidade relativa de trabalho

20 a 90% sem condensação

Grau de proteção da caixa

IP 51

Grau de proteção nos terminais

IP 20

Material da caixa

Termoplástico

Capacidade dos terminais

Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

Fixação

Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

Dimensões (mm)

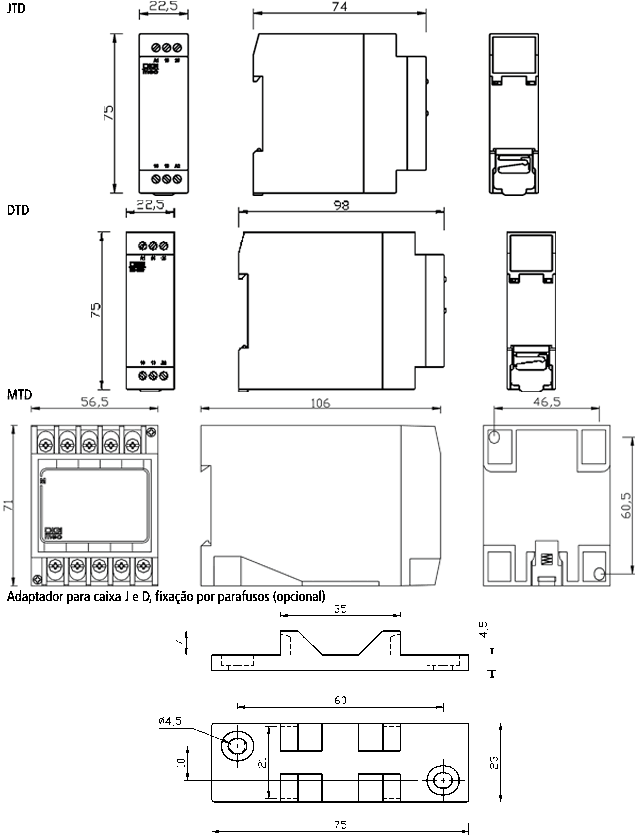

temporizadores-com-retardo-na-desenergizacao-tipo-dtd-1-11-e-mtd-1-11-dimensoes
