Temporizadores dupla função Tipo: JTEI-1 e DTEI-1

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores dupla função

Tipo: JTEI-1 e DTEI-1

Introdução

Os temporizadores eletrônicos dupla função da Minulight foram projetados para trabalho tanto na função RETARDO NA ENERGIZAÇÃO, bem como na função IMPULSO, definindo-se a opção desejada no ato da instalação. Fabricados em diversas escalas de tempo e alojados em caixas plásticas para montagem em fundo de painel, fixação em trilhos DIN 46277 ou por parafusos (mediante um adaptador opcional).

Funcionamento

Quando selecionados para a função RETARDO NA ENERGIZAÇÃO comutam seus contatos de saída para a posição de trabalho após o intervalo de tempo (t) selecionado na escala do aparelho, contado à partir do instante de sua energização. Quando selecionados para a função IMPULSO, comutam seus contatos de saída para a posição de trabalho quando o aparelho é energizado, retornando à posição de repouso após o intervalo de tempo (t) selecionado em sua escala.

Função de Funcionamento: Por meio dos bornes B1 e B2 define-se o modo de funcionamento desejado.

Assim: Sem jumper = função Retardo na Energização – Com jumper = função Impulso.

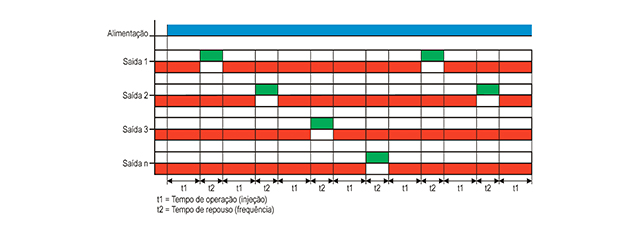

Diagrama(s) de funcionamento

temporizadores-dupla-funcao-tipo-jtei-1-e-dtei-1-funcionamento

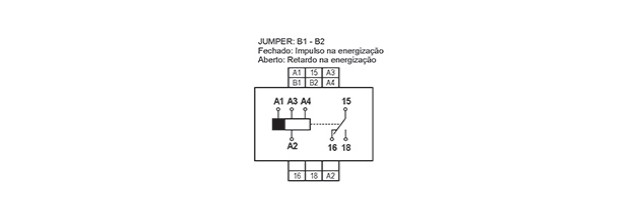

Diagrama(s) de ligação

temporizadores-dupla-funcao-tipo-jtei-1-e-dtei-1-ligacao

Dados técnicos

Alimentação (-15% +10%)
24 Vca-Vcc / 110 -220 Vca
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Escalas (outras sob consulta)
0,5 – 1,5 – 3 – 6 – 15 – 30 – 60 seg / 3 – 6 – 15 – 30 – 60 min / 6 – 15 – 30 hs
Precisão de escala
6% fim de escala (a 25ºC)
Repetibilidade
2% fim de escala (a 25ºC)
Histerese
<2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização
100 ms
Relé de saída
5 A 250Vca máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a +50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Material da caixa
Termoplástico
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

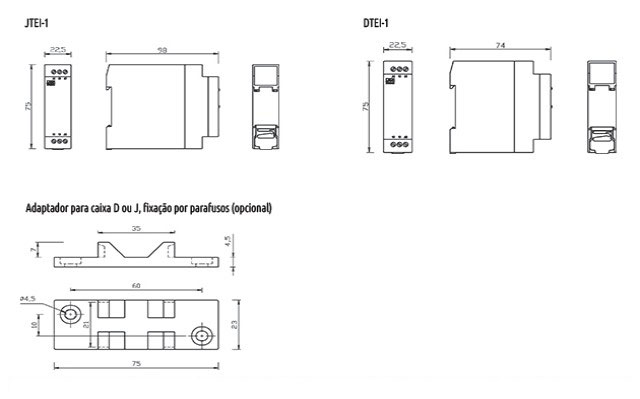

Dimensões (mm)

temporizadores-dupla-funcao-tipo-jtei-1-e-dtei-1-dimensoes
