Temporizadores duplos Tipo SMS-38 e RMS-38

Temporizadores duplos Tipo SMS-38 e RMS-38

Tipo: SMS-38 e RMS-38

Introdução

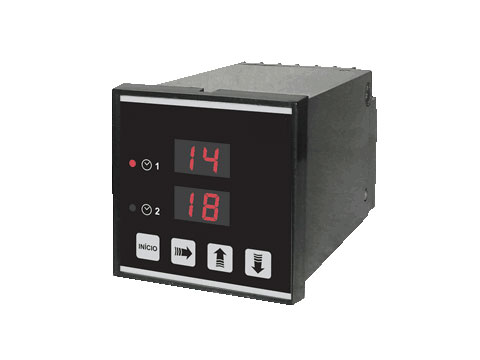

O temporizador duplo microprocessado SMS-38 foi projetado pela DIGIMEC para execução de ciclos de tempo na indústria de PANIFICAÇÃO. A programação dos tempos é feita  pelo operador e os valores ficam  gravados  em  memória EEPROM. De construção robusta, compacta e design moderno, estes temporizadores são montados em caixas padronizadas de 72×72 mm de frontal para embutir em painéis.

Características

  • Design moderno.
  • Fácil programação.
  • Alta precisão.
  • Dois tempos programáveis.
  • Duas saídas à relé independentes.
  • Uma entrada para inibição.
  • Uma entrada para partida / parada / reset.
  • Tempos programáveis pelo teclado frontal.
  • Ótima visualização.
  • Operação memória com “tempo de baixa” ajustável.

Aplicação

  • Indústrias da panificação.
  • Outras onde se necessita de temporização de precisão, independente ou cíclica.
  • Comando para motores com 2 velocidades.

Funcionamento

  • Programa 1 (sem memória)
  • Programa 2 (com memória e tempo de baixa)
  • Consulte manual de instruções.

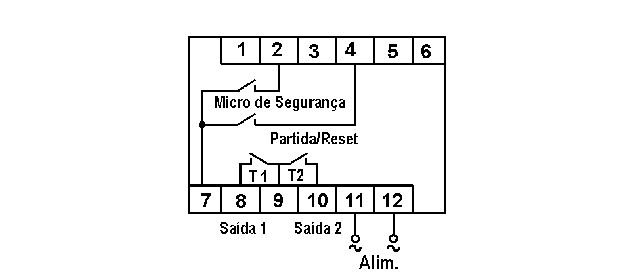

Diagrama(s) de ligação

temporizadores-duplos-tipo-sms-38-e-rms-38-ligacao

Dados técnicos

Alimentação ( -15 a +10%)110 ou 220 Vca ( especificar )
Freqüência da rede50 – 60 Hz
Consumo4 VA
Indicação digitalDisplay à leds vermelhos de alto brilho com 2 dígitos
Altura dos dígitos10 mm
Entrada p/ micro segurançaContato seco (bornes 7 e 2)
Entrada partida / resetContato seco (bornes 7 e 4)
Tempo de processoDuplo, independentes, ajustável de 00 a 99 minutos
SaídaDupla, independente à relé NA 5A 250 Vca cos j = 1 (bornes 8 e 9 = T1 – bornes 9 e 10 = T2)
Temperatura ambienteDe trabalho: 0 a +50ºC

De armazenamento: -10 a +65ºC

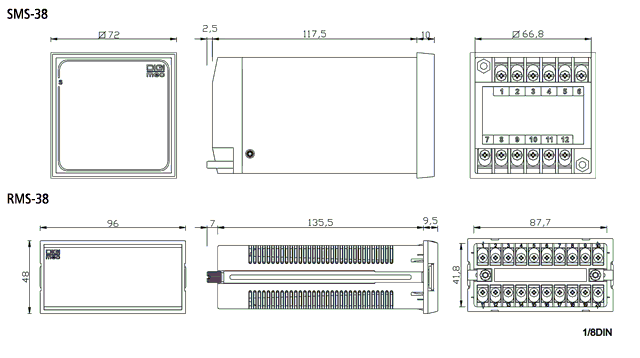

Dimensões (mm)

temporizadores-duplos-tipo-sms-38-e-rms-38-dimensoes
