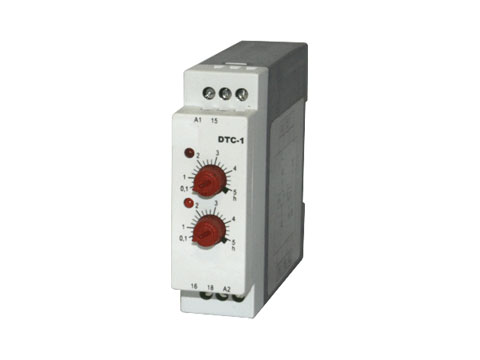

Temporizadores eletrônicos cíclicos
Tipo: JTC, DTC, MTC, DTX-25 e MTX-25
Introdução
Os temporizadores eletrônicos “CÍCLICOS” da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.
Funcionamento
A partir de sua energização os temporizadores com a função “CÍCLICO” comutam seu(s) contato(s) de saída para a posição de trabalho durante o intervalo de tempo (t1) e retornam para a posição de repouso durante o intervalo de tempo (t2) selecionados na escala do aparelho. Assim permanecem, ciclando entre T1 e T2, enquanto estiverem energizados. Nos modelos DTX-25 e MTX-25 iniciam a contagem do tempo (t2), mantendo seu contato de saída na posição de repouso. Ao término desse tempo comutam seus contatos para a posição de trabalho durante o intervalo de tempo (t1) selecionado na escala do aparelho. Assim permanecem ciclando entre t2 e t1, enquanto estiverem energizados.
Diagrama(s) de funcionamento

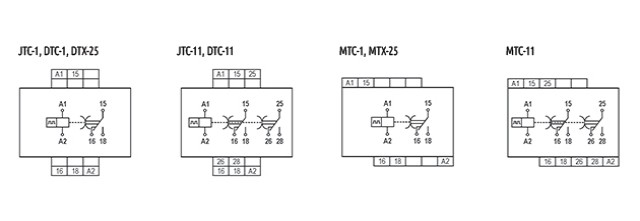

Diagrama(s) de ligação
Dados técnicos
Alimentação (-15% +10%) | 12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta) |
Frequência da rede | 50 – 60 Hz |
Consumo | 3 VA (aproximadamente) |
Escalas (especificar) | 0,5 – 1,5 – 3 – 6 – 15 – 30 – 60 seg / 3 – 6 – 15 – 30 – 60 min / 6 – 15 -30 hs |
Precisão de escala | 6% fim de escala (a 25ºC) |
Repetibilidade | 2% fim de escala (a 25ºC) |
Histerese | <2% fim de escala (a 25ºC) |
Tempo mínimo de reinicialização | 100 ms |
Relé de saída | 5 A 250Vca máx. carga resistiva – reversível |
Material dos contatos | AgCdO |
Vida útil dos contatos | Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
Temperatura ambiente | De trabalho: 0 a 50°C De armazenamento: -10 a +60°C |
Umidade relativa de trabalho | 20 a 90% sem condensação |
Grau de proteção da caixa | IP 51 |
Grau de proteção nos terminais | IP 20 |
Material da caixa | Termoplástico |
Capacidade dos terminais | Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
Fixação | Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D) |
Dimensões (mm)
