Temporizadores eletrônicos com impulso na energização Tipo: JTI, DTI, MTI, JTIF, JTIR, DTIF, DTIR e MTIR

By 6 de Fevereiro de 2016TEMPORIZADORES

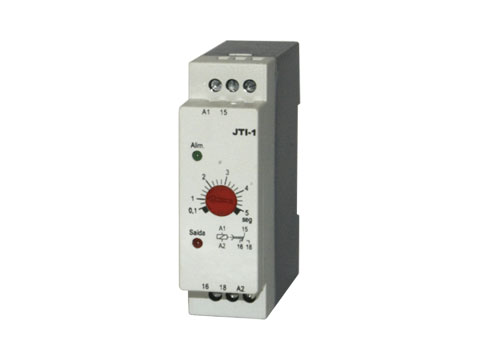

Temporizadores eletrônicos com impulso na energização

Tipo: JTI, DTI, MTI, JTIF, JTIR, DTIF, DTIR e MTIR

Introdução

Os temporizadores eletrônicos com “IMPULSO NA ENERGIZAÇÃO” da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.

Funcionamento

Os temporizadores com a função “IMPULSO NA ENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado e retornam à posição de repouso após o intervalo de tempo (t) selecionado na escala do aparelho. Nesta série de aparelhos encontramos diferentes arranjos de contatos como mostram os respectivos diagramas de ligação.

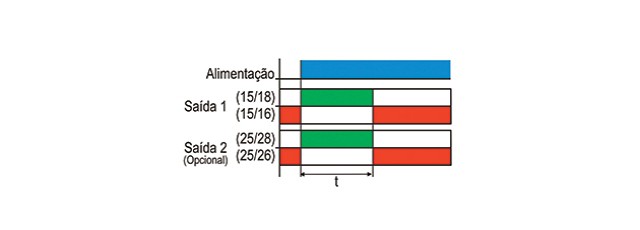

Diagrama(s) de funcionamento

temporizadores-eletronicos-com-impulso-na-energizacao-tipo-jti-dti-mti-jtif-jtir-dtif-dtir-e-mtir-funcionamento

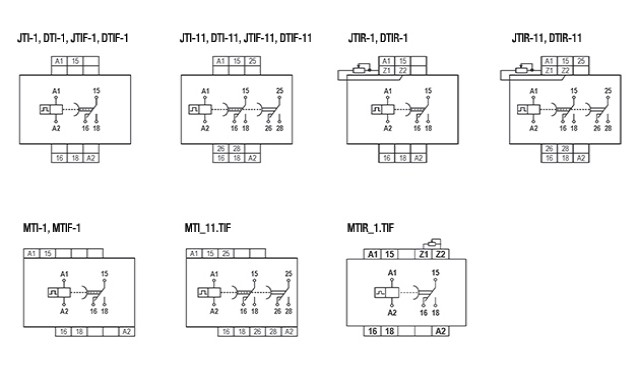

Diagrama(s) de ligação

temporizadores-eletronicos-com-impulso-na-energizacao-tipo-jti-dti-mti-jtif-jtir-dtif-dtir-e-mtir-ligacao

Dados técnicos

Alimentação (-15% +10%)
110 – 220 Vca (outros sob consulta)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Escalas (especificar)
0,5-1,5-3-6-15-30-60 seg / 3-6-15-30-60 min / 6-15-30 hs
Precisão de escala
6% fim de escala (a 25ºC)
Repetibilidade
2% fim de escala (a 25ºC)
Histerese
<2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização
100 ms
Relé de saída
5 A 250Vca máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Material da caixa
Termoplástico
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm²

Torque de aperto: 0,5 a 0,6 Nm
Variantes

DTIR e JTIR: Ajuste de tempo à distância (somente 1 contato reversor)
DTIF e JTIF: Tempo fixo sob pedido
MTIR: Ajuste de tempo à distância

MTIF: Tempo fixo sob pedido
Fixação
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

Dimensões (mm)

temporizadores-eletronicos-com-impulso-na-energizacao-tipo-jti-dti-mti-jtif-jtir-dtif-dtir-e-mtir-dimensoes
