Temporizadores eletrônicos com retardo na desenergização Tipo: JDT-7 / 77, DTD-7 / 77 e MTD-7 / 77

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores eletrônicos com retardo na desenergização

Tipo: JDT-7 / 77, DTD-7 / 77 e MTD-7 / 77

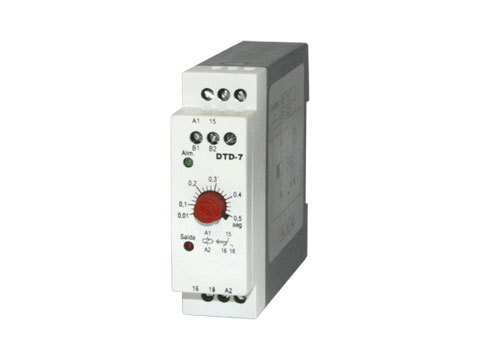

Introdução

Os temporizadores eletrônicos com “RETARDO NA DESENERGIZAÇÃO” da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.

Funcionamento

Os temporizadores com a função “RETARDO NA DESENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado (DTD-1, MTD-1 e MTD-11) ou no fechamento de um contato auxiliar (DTD-7, MTD-7, MTD-77, FTD-7, STD-7 e CTD-7). Os mesmos retornam para a posição de repouso após o intervalo de tempo (t1) selecionado em sua escala, contado a partir da desenergização do mesmo ou da abertura do contato auxiliar.

Diagrama(s) de funcionamento

temporizadores-eletronicos-com-retardo-na-desenergizacao-tipo-jdt-7-77-dtd-7-77-e-mtd-7-77-funcionamento

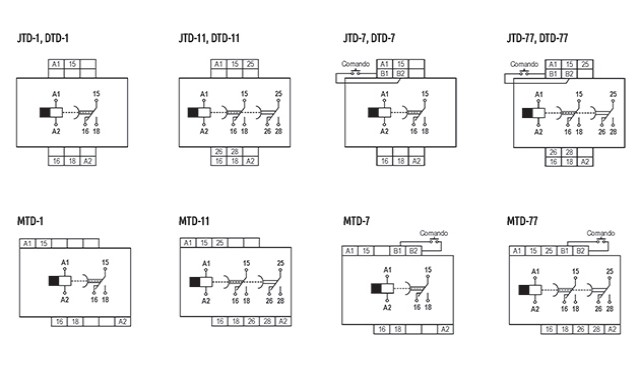

Diagrama(s) de ligação

temporizadores-eletronicos-com-retardo-na-desenergizacao-tipo-jdt-7-77-dtd-7-77-e-mtd-7-77-ligacao

Dados técnicos

Alimentação (-15% +10%)
12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Escalas (especificar)
0,5 – 1,5 – 3 – 6 – 15 – 30 – 60 seg / 3 – 6 – 15 – 30 – 60 min / 6 -15 – 30 hs
Precisão de escala
6% fim de escala (a 25ºC)
Repetibilidade
2% fim de escala (a 25ºC)
Histerese
<2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização
100 ms
Relé de saída
5 A 250Vca máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C De armazenamento: -10 a +60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Material da caixa
Termoplástico
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

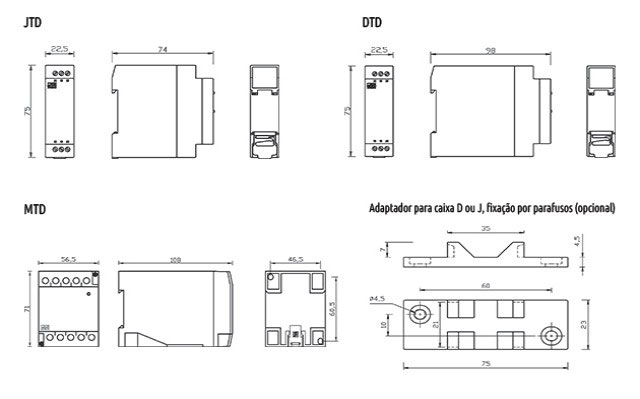

Dimensões (mm)

temporizadores-eletronicos-com-retardo-na-desenergizacao-tipo-jdt-7-77-dtd-7-77-e-mtd-7-77-dimensoes
