Temporizadores eletrônicos para partida estrela-triângulo Tipo: JTY, DTY e MTY

By 6 de Fevereiro de 2016TEMPORIZADORES

Temporizadores eletrônicos para partida estrela-triângulo

Tipo: JTY, DTY e MTY

Introdução

Os temporizadores eletrônicos para partida “ESTRELA-TRIÂNGULO DE MOTORES” da Minulight são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos.

Funcionamento

Energizando-se o aparelho, um relé de saída comuta seus contatos para a posição de trabalho e após o intervalo de tempo ajustado na escala do temporizador, retornam para a posição de repouso. Com um atraso fixo da ordem de 100 ms, um segundo relé de saída comuta seus contatos para a posição de trabalho e assim fica, até que o aparelho seja desenergizado. A primeira saída aciona o contator que liga o motor em ESTRELA e a segunda aciona o contator que faz a conexão do mesmo em TRIÂNGULO.

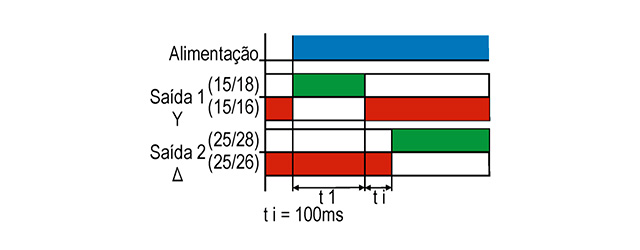

Diagrama(s) de funcionamento

temporizadores-eletronicos-para-partida-estrela-triangulo-tipo-jty-dty-e-mty-funcionamento

Diagrama(s) de ligação

temporizadores-eletronicos-para-partida-estrela-triangulo-tipo-jty-dty-e-mty-ligacao

Dados técnicos

Alimentação (-15% +10%)
24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta)
Frequência da rede
50 – 60 Hz
Consumo
3 VA (aproximadamente)
Escalas (especificar)
5 – 15 – 30 – 60 seg (outros sob consulta)
Precisão de escala
6% fim de escala (a 25ºC)
Repetibilidade
2% fim de escala (a 25ºC)
Histerese
<2% fim de escala (a 25ºC)
Tempo mínimo de reinicialização
100 ms
Relé de saída
5 A 250Vca máx. carga resistiva – reversível
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 20
Material da caixa
Termoplástico
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

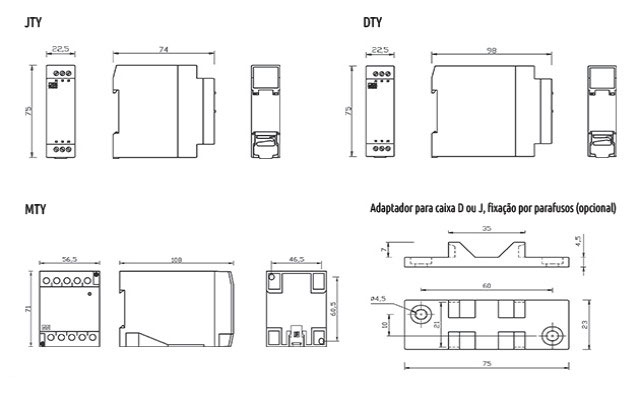

Dimensões (mm)

temporizadores-eletronicos-para-partida-estrela-triangulo-tipo-jty-dty-e-mty-dimensoes
