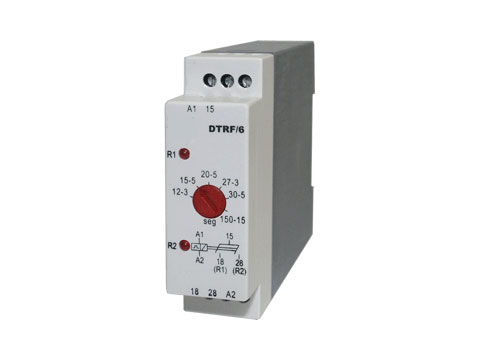

Temporizadores eletrônicos para reversão de motores

Tipo: JTRF/6 e DTRF/6

Introdução

A Minulight apresenta para o mercado os seus mais novos temporizadores eletrônicos multi-escalas para reversão de motores, tipos JTRF/6 e DTRF/6. Foram desenvolvidos em um único equipamento, seis bases de tempo selecionáveis, que comandam a duração do giro do motor à direita e a esquerda e seu tempo de pausa. Com tamanho compacto podem ser acondicionados em pequenos espaços. Montados em caixas plásticas, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN, ou por parafusos através de adaptador opcional para a caixa J e D.

Funcionamento

Selecionando sua base de tempo via frontal, ao alimentar o equipamento, o relé R1 de rotação à direita é acionado, ligando o motor por um tempo de funcionamento (T1).  Após esse tempo, inicia-se o tempo de pausa (T2), onde o mesmo fica desligado. Após a pausa, é acionado o relé R2, de rotação à esquerda pelo mesmo tempo de funcionamento de (T1). Ao término deste, inicia-se novamente o tempo de pausa (T2). Após a pausa, inicia-se novamente o ciclo com o acionamento do relé R1, e assim sucessivamente até que o aparelho seja desligado.

Sempre que selecionada a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala via cursor frontal e retornar a alimentação.

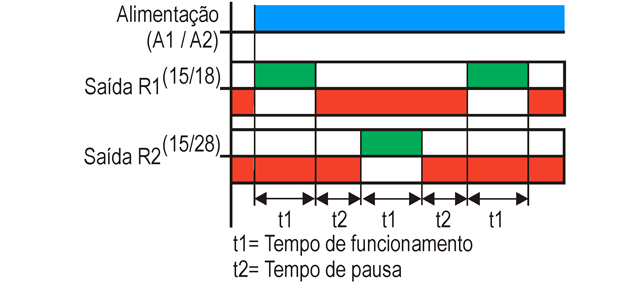

Diagrama(s) de funcionamento

temporizadores-eletronicos-para-reversao-de-motores-tipo-jtrf6-e-dtrf6-funcionamento

Diagrama(s) de ligação

temporizadores-eletronicos-para-reversao-de-motores-tipo-jtrf6-e-dtrf6-ligacao

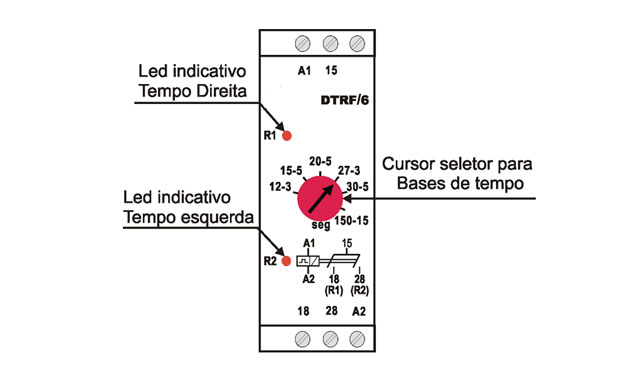

Ajustes frontais

temporizadores-eletronicos-para-reversao-de-motores-tipo-jtrf6-e-dtrf6-ajustes

Dados técnicos

Alimentação (-15% +10%)24 Vca / Vcc, 110 ou 220 Vca (outras sob consulta)
Frequência da rede50 – 60 Hz
Consumo3 VA (aproximadamente)
Escala de tempo12-3, 15-5, 20-5, 27-3, 30-5, 150-15 seg. (t1-t2)
Precisão de escala5% fim de escala (a 25ºC)
Repetibilidade4% fim de escala (a 25ºC)
Relé de saída5 A 250 Vca máx. carga resistiva – reversível
Material dos contatosAgCdO
Vida útil dos contatosMecânica (sem carga): 10.000.000 operações

Elétrica (com carga resistiva): 1.000.000 operações

Temperatura ambienteDe trabalho: 0 a 50°C

De armazenamento: -10 a +60°C

Umidade relativa de trabalho20 a 90% sem condensação
Grau de proteção da caixaIP 51
Grau de proteção nos terminaisIP 20
Material da caixaTermoplástico
Capacidade dos terminaisFio: 2,5 mm² Cabo: 2,5 mm²

Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm

FixaçãoTrilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D)

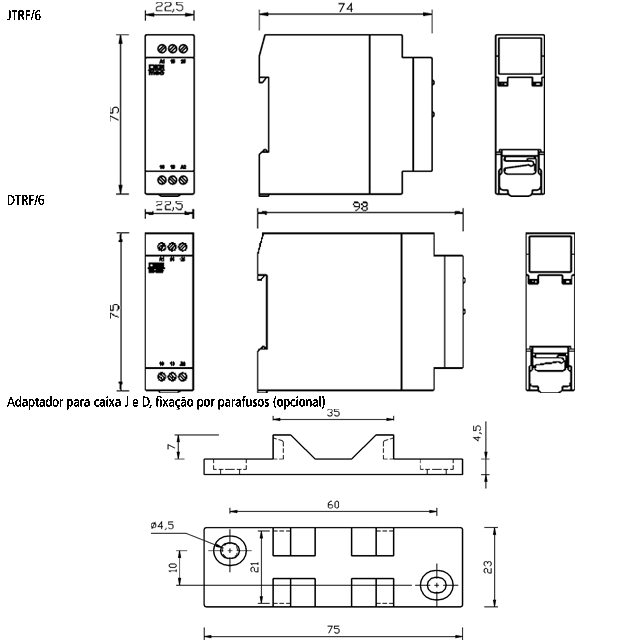

Dimensões (mm)

temporizadores-eletronicos-para-reversao-de-motores-tipo-jtrf6-e-dtrf6-dimensoes
