Temporizadores microprocessados multifunção (com duplo display) Tipo: FTMD e STMD

By 6 de fevereiro de 2016TEMPORIZADORES

Temporizadores microprocessados multifunção (com duplo display)

Tipo: FTMD e STMD

Introdução

Os temporizadores microprocessados multifunção tipos FTMD e STMD foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes apare-lhos em serviços contínuos sob as mais rígidas condições de trabalho. Possuem seis lógicas de operação programáveis pelo teclado frontal, memorizadas por EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou parada da máquina, mantém armazenados os dados programados. Montados em caixas plásticas normalizadas para fixação em painéis.

Funcionamento

O funcionamento deste aparelho dependerá da lógica de programação escolhida, bem como do modo de partida definido. Assim, antes de instalar o aparelho no local definitivo deve-se energizá-lo em bancada, parametrizando a base de tempo, os tempos desejados e principalmente o modo de temporização, definindo então, quantas saídas serão utilizadas e como resetá-las. Ao ser energizado, os displays se acenderão e para entrar em funcionamento aguardará o fechamento da entrada de comando. A partida pode ser pela energização do aparelho, dependendo da função escolhida, se a entrada de comando já estivar fechada. Os relés de saída serão acionados decorridos os tempos pré-determinados que são mostrados no display. O estado de saída dos relés é mostrado nos respectivos leds (led aceso = relé energizado).

Características

  • Indicação digital com 4 dígitos.
  • Display duplo. Superior indica tempo decorrido. Inferior indica tempo desejado.
  • Cinco bases de tempo selecionáveis: horas, minutos, segundos e submúltiplos.
  • Lógicas configuráveis: retardo na energização ou desenergização, impulso com ou sem atraso, cíclico com início ligado ou desligado.
  • Memória permanente EEPROM.
  • Duas saídas à relé independentes.
  • Uma entrada selecionável: start-stop, reseta ou congela.
  • Contagem de tempo progressiva ou regressiva. Leds de indicação do estado de saída dos relés.
  • Senha de segurança. Não permite acesso aos parâmetros por parte de pessoas não autorizadas.

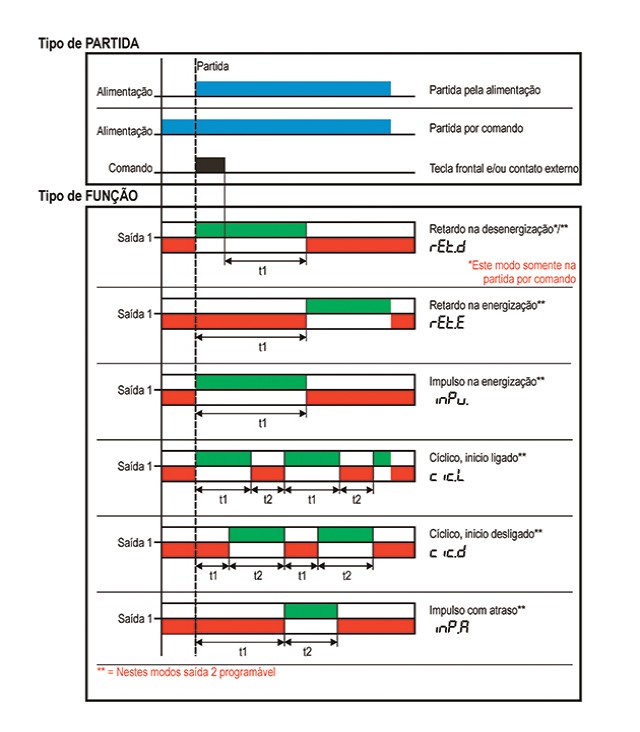

Diagrama(s) de funcionamento

temporizadores-microprocessados-multifuncao-com-duplo-display-tipo-ftmd-e-stmd-funcionamento

Dados técnicos

Alimentação (+10% -15%)
22 – 60 Vcc / 20 – 48 Vca ou 90 – 240 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Indicação digital
FTMD: 4 dígitos com display à leds vermelhos no indicador superior / 4 dígitos com display à leds verdes no indicador inferior
STMD: 4 dígitos com display à leds vermelhos de alto brilho em cada
indicador
Altura dos dígitos
FTMD: 10 mm no display superior e 8 mm no inferior
STMD: 10 mm em ambos
Entrada
Contato seco (tecla frontal ou remota) / Sensor NPN (PNP opcional)
(partida, parada, reset ou congela)
Tempos programáveis
Pelo teclado frontal
Bases de tempo programáveis
Horas/minutos: ajustável de 00,1 a 99,59
Horas/minutos: ajustável de 000,1 a 999,9
Minutos/déc. de minutos: ajustável de 000,1 a 999,9
Minutos/segundos: ajustável de 00,01 a 99,59
Minutos/segundos: ajustável de 00,01 a 99,59
Segundos/cent.de segundos: ajustável de 00,01 a 99,99
Relé de saída
2 x 5 A 250 Vca máx. carga resistiva
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Material da caixa
Termoplástico
Grau de proteção do frontal
IP 64
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
IP 10
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Por grampos

Dimensões (mm)

temporizadores-microprocessados-multifuncao-com-duplo-display-tipo-ftmd-e-stmd-dimensoes
