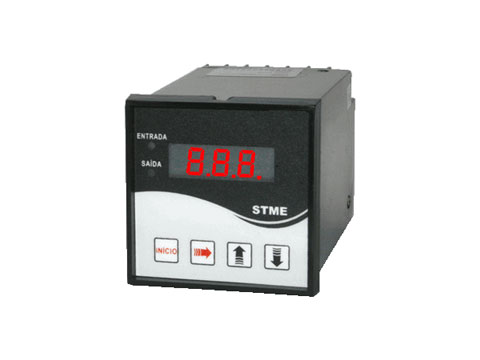

Temporizadores microprocessados multifunção (linha econômica)

Tipo: GTME, FTME e STME

Introdução

Os temporizadores microprocessados multifunção tipos GTME, FTME e STME foram desenvolvidos para aplicações industriais onde precisão, repetibilidade e confiabilidade são fundamentais para garantir o uso destes aparelhos em serviços contínuos sob as mais rígidas condições de trabalho. De baixo custo, estes aparelhos visam atender aplicações onde até então se usavam aparelhos analógicos, substituindo-os com vantagens. Possuem seis lógicas de operação facilmente programáveis pelo teclado frontal, memorizadas por EEPROM, que dispensa o uso de baterias, assim, em caso de falta de energia ou desligamento da máquina, mantém armazenados os dados programados. Montados em caixas plásticas para fixação em painéis.

Funcionamento

O funcionamento destes aparelhos dependerá da lógica de programação escolhida, bem como do modo de partida definido. Assim, antes de instalar o aparelho no local definitivo deve-se energizá-lo em bancada, parametrizando a base de tempo, os tempos desejados e principalmente o modo de temporização, definindo então, como a saída será utilizada e como resetá-la. Ao ser energizado o display se acenderá conforme a função de partida configurada. A contagem do tempo será iniciada imediatamente ou após o sinal de partida, o relé de saída será acionado decorrido o tempo pré-determinado, o qual é mostrado no display. O estado de saída do relé é mostrado nos respectivos leds (led aceso = relé energizado).

Características

  • Indicação digital com 3 dígitos.
  • Cinco bases de tempo selecionáveis: horas, minutos, segundos e submúltiplos.
  • Lógicas configuráveis: retardo na energização ou desenergização, impulso com ou sem atraso, cíclico com início ligado ou desligado.
  • Memória permanente EEPROM.
  • Saída à relé.
  • Contagem de tempo progressiva ou regressiva.
  • Leds de indicação do estado de saída do relé.
  • Senha de segurança. Não permite acesso aos parâmetros por parte de pessoas não autorizadas.

Diagrama(s) de funcionamento

temporizadores-microprocessados-multifuncao-linha-economica-tipo-gtme-ftme-e-stme-funcionamento

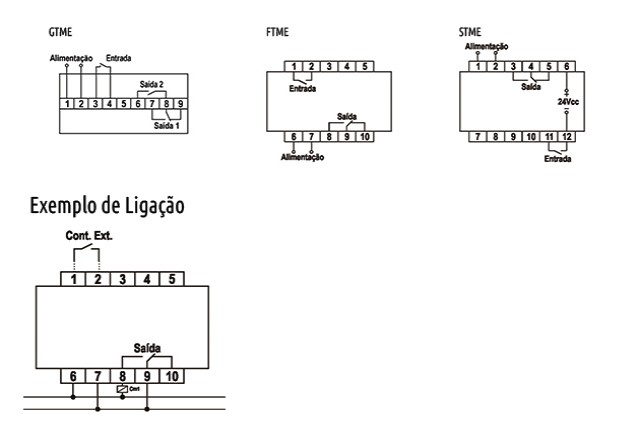

Diagrama(s) de ligação

temporizadores-microprocessados-multifuncao-linha-economica-tipo-gtme-ftme-e-stme-ligacao

Dados técnicos

Alimentação (+10% -15%)
24, 110, 220 Vca (especificar)
Frequência da rede
50 – 60 Hz
Consumo
5 VA (aproximadamente)
Indicação digital
3 dígitos com display à leds vermelhos de alto brilho
Altura dos dígitos
GTME: 13 mm FTME e STME: 10 mm
Entrada (partida ou parada)
Contato seco (tecla frontal ou remota)
Tempos programáveis
Pelo teclado frontal
Bases de tempo programáveis
Segundos/décimos de segundos – ajustável de 00,1 a 99,9 seg
Segundos – ajustável de 001 a 999 seg
Minutos/déc. de minutos – ajustável de 00,1 a 99,9 min
Minutos – ajustável de 001 a 999 min
Horas – ajustável de 001 a 999 h
Relé de saída
GTME: 2 x 5 A 250 Vca máx. carga resistiva
FTME e STME: 5 A 250 Vca máx. carga resistiva
Material dos contatos
AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente
De trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho
20 a 90% sem condensação
Material da caixa
Termoplástico
Grau de proteção do frontal
IP 64
Grau de proteção da caixa
IP 51
Grau de proteção nos terminais
GTME: IP 20 FTME e STME: IP 10
Capacidade dos terminais
Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação
Por grampos

Dimensões (mm)

temporizadores-microprocessados-multifuncao-linha-economica-tipo-gtme-ftme-e-stme-dimensoes
